上渝精機帶座軸承的基本代號由帶座軸承結構型式代號、尺寸系列代號、內徑代號構成，其排列如下:
表2-22 外球面球軸承結構型式代號
外球面球軸承結構型式 | 代號 | 外球面球軸承結構型式 | 代號 | ||
新標準 | 舊標準 | 新標準 | 舊標準 | ||
有圓錐孔外球面球軸承 | UK | 19 | 一端平頭帶偏心套外球面球軸承 兩端平頭外球面球軸承 | UE
UD | 39
- |
帶頂絲外球面球軸承
帶偏心套外球面球軸承 | UC
UEL | 09
39 | 帶緊定套外球面球軸承 一端平頭帶頂絲 外球面球軸承 | UK+H
UB | 29
09 |
外球面球軸承 座結構型式 | 代號 | 外球面球軸承座結構型式 | 代號 | ||
新標準 | 舊標準 | 新標準 | 舊標準 | ||
鑄造立式座 鑄造高中心立式座 鑄造窄立式座 鑄造方形座 鑄造凸臺方形座 鑄造菱形座 鑄造可調菱形座 鑄造凸臺圓形座 鑄造滑塊座
| P PH PA FU FS FIU FA FC K | Z ZH ZA F - L LA TY K | 鑄造環形座 鑄造三角形座 鑄造懸掛式座 鑄造懸吊式座 沖壓立式座 沖壓圓形座 沖壓三角形座 沖壓菱形座
| C FT FB HA PP PF PFT PFL
| Y - FB HA CZ CY CS CL
|
尺寸系列 | 尺寸系列代號 | ||
新標準 | 舊標準 | 新標準 | 舊標準 |
2系列 |
輕寬系列 輕窄系列 | 2 |
5 2 |
3系列 | 中寬系列 | 3 | 6 |
(2)前置代號
前置代號為帶座軸承上附加防塵蓋時，在其基本代號前添加的補充代號。前置代號用大寫拉丁字母表示，代號及其含義見表2-26。
代號 | 含義 | |
①方形、菱形、圓形、三角形座屬法蘭座。(3）后置代號
后置代號為帶座軸承在結構型式、尺寸、公差、技術要求等有改變時，在基本代號后添加的補充代號。
后置代號用大寫拉丁字母（或加數字）表示，其含義及排列順序見表2-27。

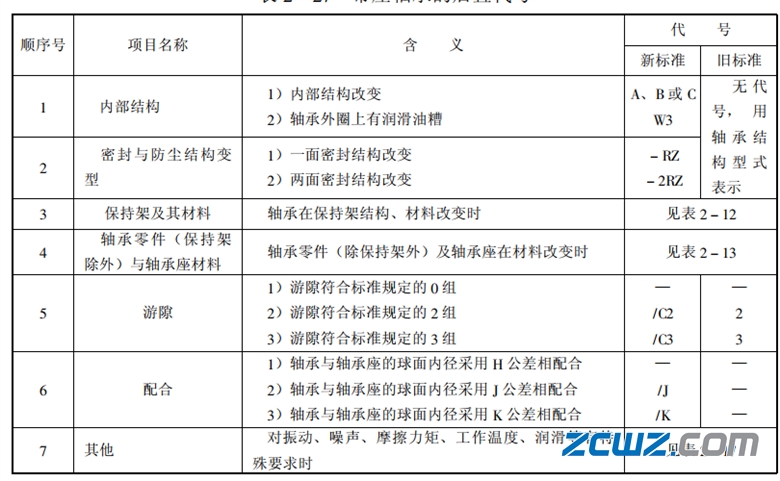

表2-27帶座軸承的后置代號
