水泥企業(yè)窯尾風機傳動側軸承位出現(xiàn)磨損屬于突發(fā)意外情況，因為環(huán)保問題，企業(yè)都有錯峰生產停機時段。此次錯峰停機時，先將旋窯停機，因為旋窯停機后需要窯尾風機降溫的緣故，所以窯尾風機沒有跟旋窯一起停機。就在旋窯降溫過程中，由于中控室操作人員的失誤，將風機潤滑系統(tǒng)關閉，且將溫控系統(tǒng)也同時關閉。風機軸承運行溫度原本可以在60℃出現(xiàn)報警，75℃自動跳停，由于溫控系統(tǒng)關閉的原因，風機傳動側軸承在無油、無溫控保護的狀態(tài)下運行了近40分鐘的時間。待企業(yè)中控室人員發(fā)現(xiàn)后，軸承已經完全燒蝕，企業(yè)冒出大量濃煙，屬于一起嚴重的違規(guī)操作生產事故。

索雷工業(yè)碳納米聚合物修復技術是如何實現(xiàn)現(xiàn)場緊急修復風機軸承位的呢？

（1）索雷工業(yè)工程師與企業(yè)設備管理者進行溝通時，第一時間了解設備的參數(shù)，如軸承型號，軸的直徑、磨損寬度、磨損深度、軸肩尺寸及相應的現(xiàn)場圖片；

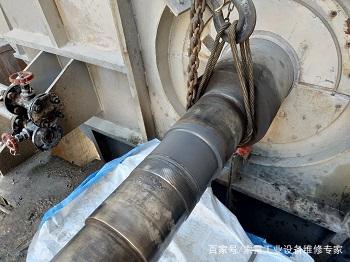

風機軸承位磨損

（2）索雷工業(yè)針對風機軸的修復均采取工裝修復工藝，且有著大量的風機軸數(shù)據(jù)，因此在索雷公司存有大量的半成品工裝，一旦企業(yè)修復比較緊急，可以第一時間選擇合適的工裝前往現(xiàn)場，并且現(xiàn)場實際測量工裝加工所需要的各個數(shù)據(jù)尺寸，在企業(yè)的配合下僅需要3小時時間便可以完成成品工裝的加工工作，保證高效率、高質量；

（3）工裝加工完成后，下一步的修復工作便非常簡單高效，操作步驟簡單，現(xiàn)場使用工裝和碳納米聚合物材料僅需要5小時時間便可以完成修復和軸承的安裝工裝。

索雷工程師現(xiàn)場修復風機軸承位磨損具體的操作過程如下：

（1）表面烤油：使用乙炔氧氣進行烤油，操作時間控制在10分鐘至15分鐘之間；

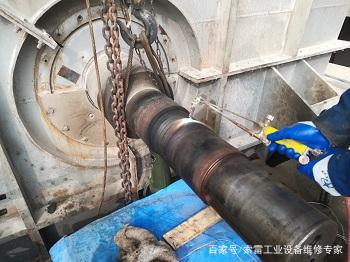

風機軸承位磨損位置烤油處理

（2）表面打磨：使用磨光機將表面打磨粗糙、干凈，提高索雷碳納米聚合物SD7101H的粘結力。整個打磨過程控制在30分鐘，保證軸承位表面每個細小部位打磨干凈；

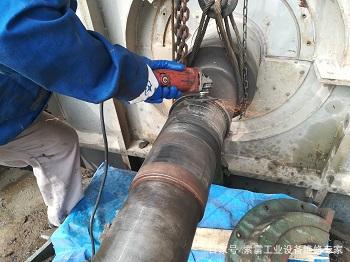

風機軸承位磨損位置打磨

（3）計算索雷碳納米聚合物SD7101H的用量，并根據(jù)計算結果按照2:1調和SD7101H；

（4）將調和好的SD7101H均勻涂抹至軸承位的表面，并快速將工裝安裝到位；從調和SD7101H到工裝安裝到位，真?zhèn)€過程10分鐘內完成；

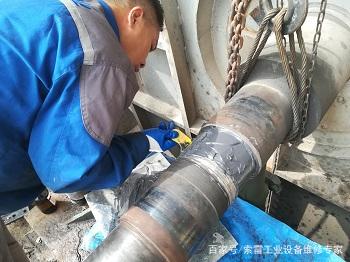

涂抹索雷SD7101H材料

（5）SD7101H自然固化30分鐘后，在進行加熱固化，整個固化時間為2小時；

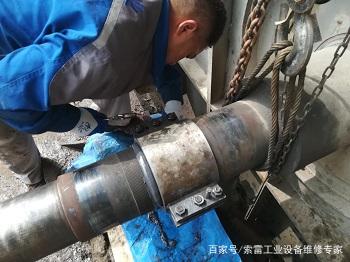

加裝工裝待材料固化

（6）SD7101H固化完成后，準備加熱軸承和拆卸工裝工作，二者同時進行。工裝拆卸完畢后對表面做簡單處理，核實修復尺寸，去除表面擠出來的多余材料。同時軸承加熱至指定溫度，快速安裝到位，鎖緊緊固圓螺母，修復完畢。

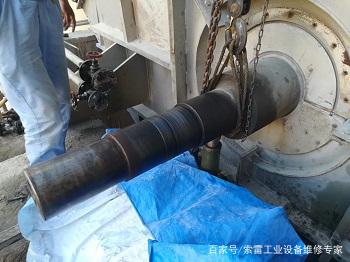

二次處理

從整個修復過程可以看出，索雷工業(yè)整個修復過程非常簡單快捷，無需繁瑣的工序步驟和大量的工具，但是修復過程中很多細節(jié)部分需要嚴格把控。

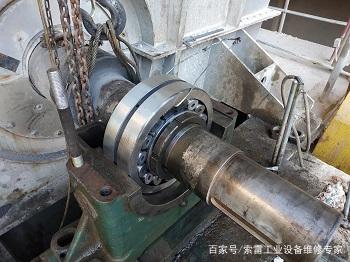

整個修復工作和軸承、軸承座、電機安裝完畢后，企業(yè)使用百分表對修復后的同心度進行了實際測量，修復精度滿足風機運行的要求，風機軸承位修復精度良好。
