一、軸承

(一)滾動軸承總論

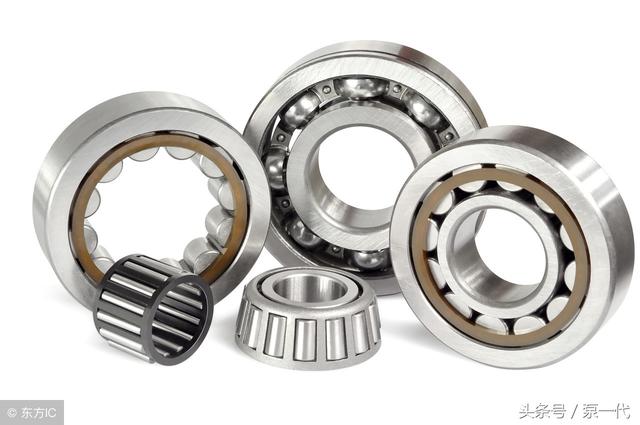

1.滾動軸承 rolling bearing

在支承負荷和彼此相對運動的零件間作滾動運動的軸承，它包括有滾道的零件和帶或不帶隔離或引導件的滾動體組?？捎糜诔惺軓较?、軸向或徑向與軸向的聯合負荷。

2.單列軸承 single row bearing

具有一列滾動體的滾動軸承。

3.雙列軸承 double row bearing

具有兩列滾動體的滾動軸承。

4.多列軸承 multi-row bearing

具有多于兩列的滾動體，承受同一方向負荷的滾動軸承，最好是指出列數及軸承類型，例如："四列向心圓柱滾子軸承"。

5.滿裝滾動體軸承 full complement bearing

無保持架的軸承，每列滾動體周向間的間隙總和小于滾動體的直徑并盡可能小，以使軸承有良好的性能。

6.角接觸軸承 angular contact bearing

公稱接觸角大于0°而小于90°的滾動軸承。

7. 調心軸承 self-aligning bearing

一滾道是球面形的，能適應兩滾道軸心線間的角偏差及角運動的軸承。

8. 可分離的軸承 separable bearing

具有可分離部件的滾動軸承。

9. 不可分離軸承 non-separable bearing

在最終裝配后，軸承套圈均不能任意自由分離的滾動軸承。

注：對于不同方法分離零件的軸承，例如有雙半套圈（02、01、08）的球軸承不另規定縮略術語。

10. 英制軸承 inch bearing

原設計時外形尺寸及公差以英制單位表示的滾動軸承。

11. 開型軸承 open bearing

無防塵蓋及密封圈的滾動軸承。

12. 密封圈軸承 sealed bearing

一面或兩面裝有密封圈的滾動軸承。

13. 防塵蓋軸承 shielded bearing

一面或兩面裝有防塵蓋的滾動軸承。

14. 閉型軸承 capped bearing

帶有一個或兩個密封圈，一個或兩個防塵蓋及一個密封圈和一個防塵蓋的滾動軸承。

15. 預潤滑軸承 prelubricated bearing

制造廠已經充填潤滑劑的滾動軸承。

16. 儀器精密軸承 instrument precision bearing

儀器專用的滾動軸承。

17. 組配軸承 matched bearing

配成一對或一組的滾動軸承。

（二）向心軸承

1. 向心軸承 radial bearing

主要用于承受徑向負荷的滾動軸承，其公稱接觸角在0°到45°之間，基本零件為內圈、外圈和帶或不帶 保持架的滾動體。

2. 徑向接觸軸承 radial contact bearing

公稱接觸角為0°的向心滾動軸承。

3. 角接觸向心軸承 angular contact radial bearing

公稱接觸角大于0°到45°的向心滾動軸承。

4. 外球面軸承 insert bearing

有外球面和帶鎖緊件的寬內圈的向心滾動軸承。主要供簡單的外殼使用。

5. 錐孔軸承 tapered bore bearing

內圈有錐孔的向心滾動軸承。

6. 凸緣軸承 flanged bearing

在其一個套圈上，一般是外圈或圓錐外圈上有外徑向凸緣的向心滾動軸承。

7. 滾輪（滾動）軸承 track roller (rolling bearing)

有厚截面外圈的向心滾動軸承，作為輪子在導軌上滾動，例如凸輪導軌。

8. 擋圈型滾輪（滾動）軸承 yoke type track roller (rolling bearing)

裝有一對平擋圈的滾輪滾動軸承。

9. 萬能組配軸承 universal matching bearing

任意選擇一套或多套相同的向心滾動軸承一起使用時，可以得到予先對成對或成組安裝所規定的特性。

（三）推力軸承

1. 推力軸承 thrust bearing

主要用于承受軸向負荷的滾動軸承，其公稱接觸角大于45°到90，基本零件為軸圈、座圈和帶或不帶保持架的滾動體。

2. 軸向接觸軸承 axial contact bearing

公稱接觸角為90°的推力軸承。

3. 角接觸推力軸承 angular contact thrust bearing

公稱接觸角大于45°但小于90°的推力滾動軸承。

4. 單向推力軸承 single direction thrust bearing

只能在一個方向承受軸向負荷的推力滾動軸承。

5. 雙向推力軸承 double-direction thrust bearing

可在兩個方向承受軸向負荷的推力滾動軸承。

6. 雙列雙向推力軸承 double row double-direction thrust bearing

有兩列滾動體的雙向推力滾動軸承，每列只在一個方向承受軸向負荷。

7. 直線(運動)軸承 linear (motion) bearing

兩滾道在滾動方向上有相對直線運動的滾動軸承。

（四）球軸承

1. 球軸承 ball bearing

滾動體是球的滾動軸承。

2. 向心球軸承 radial ball bearing

滾動體是球的向心滾動軸承。

3. 深溝球軸承 deep groove ball bearing

每個套圈均具有橫截面大約為球的周長三分之一的連續溝型滾道的向心球軸承。

4. 裝填槽球軸承 filling slot ball bearing

在溝型球軸承每個套圈的一個擋邊上裝填槽，以便能裝填更多的球。

5. 鎖口球軸承 counterbored ball bearing

外圈的一個擋邊全部或部分去掉的溝型球軸承。

6. 三點接觸球軸承 three point comtact ball bearing

單列角接觸球軸承當受純徑向負荷時，每個受負荷的球與一溝道有兩點接觸，而與另一溝道有一點接觸。受純軸向負荷時，每個球與每一溝道只有一點接觸。

7. 四點接觸球軸承 four point contact ball bearing

單列角接觸球軸承，當受純徑向負荷時，每個受負荷的球與兩個溝道各有兩點接觸，而受純軸向負荷時，各只有一點接觸。

8. 推力球軸承 thrust ball bearing

滾動體是球的推力滾動軸承。

9. 單列雙向推力球軸承 single row double-directino thrust ball bearing

接觸角大于45°的四點接觸球軸承。

10. 雙排單向推力球軸承 doubel row single-direction thrust ball bearing

具有雙排球的同心滾道且承受相同方向負荷的單向推力球軸承。

（五）滾子軸承

1. 滾子軸承 roller bearing

滾動體是滾子的滾動軸承。

2. 向心滾子軸承 radial roller bearing

滾動體是滾子的向心滾動軸承。

3. 圓柱滾子軸承 cylindrical roller bearing

滾動體是圓柱滾子的向心滾動軸承。

4. 圓錐滾子軸承 tapered roller bearing

滾動體是圓錐滾子的向心滾動軸承。

5. 滾針軸承 needle roller bearing

滾動體是滾針的向心滾動軸承。

6. 沖壓外圈滾針軸承 drawn cup needle roller bearing

薄鋼板沖壓（拉伸）外圈向心滾針軸承，其一端封閉或兩端敞開，經常不帶內圈使用。

7. （凸）球面滾子軸承 convex roller bearing

滾動體是凸球面滾子的向心滾動軸承。

8. 凹面滾子軸承 concave roller bearing

滾動體是凹面滾子的向心滾動軸承。

9. 球面滾子軸承 spherical roller bearing

滾動體是凸球面或凹面滾子的調心向心滾動軸承。有凸度球面滾子的軸承，外圈有一球面形滾道；有凹面滾子的軸承，其內圈有一球面形滾道。

10. 交叉滾子軸承 crossed roller bearing

有一列滾子的角接觸滾動軸承，相鄰滾子交叉成十字配置，以使一半滾子（每數第二個滾子）承受一個方向的軸向負荷，而相反方向的軸向負荷由另一半滾子承受。

11. 推力滾子軸承 thrust roller bearing

滾動體是滾子的推力滾動軸承。

12. 推力圓柱滾子軸承 cylindrical roller thrust bearing

滾動體是圓柱滾子的推力滾動軸承。

13. 推力圓錐滾子軸承 tapered roller thrust bearing

滾動體是圓錐滾子的推力滾動軸承。

14. 推力滾針軸承 needle roller thrust bearing

滾動體是滾針的推力滾動軸承。

15. 推力球面滾子軸承 spherical thrust roller bearing

滾動體是凸球面或凹面滾子的調心推力滾動軸承。有凸球面滾子的軸承座圈的滾道為球面形，有凹球面滾子軸承的軸圈滾道為球面形。

二. 軸承零件：

（一）軸承零件總論

1. 軸承零件 bearing part

組成滾動軸承的各零件之一，但是不包括所有的附件。

2. 軸承套圈 bearing ring

具有一個或幾個滾道的向心滾動軸承的環形零件。

3.軸承墊圈 bearing washer

具有一個或幾個滾道的推力滾動軸承的環形零件。

4.平擋圈 loose rib

一個可分離的基本上平的墊圈，用其內或外部分作為向心圓柱滾子軸承外圈或內圈的一個擋邊。

5.斜擋圈（可分離的）(separate) thrust collar

一個可分離的有"L"形截面的圈，用其外部分作為向心圓柱滾子軸承內圈的一個擋邊。

6. 中擋圈 guide ring

在具有兩列或多列滾子的滾子軸承內的一個可分離的圈，用于隔離兩列滾子并引導滾子。

7. 止動環 locating snap ring

具有恒定截面的單口環，裝在環形溝里，將滾動軸承在外殼內或軸上軸向定位。

8. 鎖圈 retaining snap ring

具有恒定截面的單口環，裝在環形溝里作為擋圈將滾子或保持架保持在軸承內。

9. 隔圈 spacer

是環形零件，用于兩個軸承套圈或軸承墊圈之間或兩半軸承套圈之間或兩半軸承墊圈之間以使它們之間保持所規定的軸向距離。

10. 密封圈 seal

由一個或幾個零件組成的環形罩，固定在軸承的一個套圈或墊圈上并與另一套圈或墊圈接觸或形成窄的迷宮間隙，防止?jié)櫥吐┏黾巴馕锴秩搿?/p>

11. 防塵蓋 shield

是個環形罩，通常由薄金屬板沖壓而成，固定在軸承的一個套圈或墊圈上，并朝另一套圈或墊圈延伸，遮住軸承內部空間，但不與另一套圈或墊圈接觸。

12. 護圈 flinger

附在內圈或軸圈上的一個零件，利用離心力以增強滾動軸承防止外物侵入的能力。

13.滾動體 rolling element

在滾道間滾動的球或滾子。

14. 保持架 cage

部分地包裹全部或一些滾動體，并與之一起運動的軸承零件，用以隔離滾動體，并且通常還引導滾動體和將其保持在軸承內。

（二）軸承零件結構特征

1. 滾道 raceway

滾動軸承承受負荷部分的表面，用作滾動體的滾動軌道。

2. 直滾道 straight raceway

在垂直于滾動方向的平面內的母線為直線的滾道。

3. 凸度滾道 crowned raceway

在垂直于滾動方向的平面內呈連續的微凸曲線的基本圓柱形或圓錐形的滾道，以防止在滾子與滾道接觸處產生應力集中。

4. 球面滾道 spherical raceway

滾道為球表面的一部分。

5. 溝道 raceway groove

球軸承的滾道呈溝形，通常為一個圓弧形的橫截面，其半徑略大于球半徑。

6. （溝）肩 (groove)shoulder

溝（滾）道的側面。

7. 擋邊 rib

突出于滾道表面與滾動方向平行的窄凸肩。用以支承和引導滾動體并使其保持在軸承內。

8. 引導保持架的表面 cage riding land

軸承套圈和墊圈的圓柱形表面，用以在徑向引導保持架。

9. 套圈（墊圈）端面 ring (washer) face

垂直于套圈（墊圈）軸心線的套圈（墊圈）表面。

10. 軸承內孔 bearing bore

滾動軸承內圈或軸圈的內孔。

11. 圓柱形內孔 cylindrical bore

軸承或軸承零件的內孔，其母線基本為直線并與軸承軸心線或軸承零件軸心線平行。

12. 圓錐形內孔 tapered bore

軸承或軸承零件的內孔，其母線基本為直線并與軸承軸心線或軸承零件軸心線相交。

三．軸承配置及分部件

（一）軸承配置

1．成對安裝 paired mounting

兩套滾動軸承端面對端面地安裝在同一軸上的一種安裝方式，工作時可將其視為一個整體。軸承可以背對背、面對面或成串聯式安裝。

2．組合安裝 stack mounting

三套或更多的滾動軸承端面對端面地安裝在同一軸上的一種安裝方式，工作時可將其視為一個整體。

3．背對背配置 back-to-back arrangement

兩套滾動軸承相鄰?fù)馊Φ谋趁鎸?duì)背面的安裝方式。

4．面對面配置 face-to-face arrangement

兩套滾動軸承相鄰?fù)馊Φ那懊鎸?duì)前面的安裝方式。

5．串聯配置 tandem arrangement

兩套或更多的滾動軸承中的一套軸承外圈的背面與下一套軸承外圈的前面相對的安裝方式。

6．配對 matched pair

按預定特征（通常按預負荷或游隙）挑選或制造的兩套滾動軸承，并按規定方法安裝在一起。

7．組配 matched stack

將三套或更多的滾動軸承按預定的特性，通常按預負荷或游隙挑選或制造，并按規定方法安裝在一起。

（二）分部件

1. 分部件 sub-unit

可以自由地從軸承上分離下來的帶或不帶滾動體，或帶保持架和滾動體的軸承套圈或軸承墊圈，可以自由地從軸承上分離下來的滾動體與保持架的組件。

2. 可互換分部件 interchangeable sub-unit

一個分部件可由一相同組的其他分部件替換而不影響軸承的功能。

3. 內圈、保持架和球（滾子）組件 inner ring cage andball (roller) assembly

由一個內圈、球（滾子）和保持架組成的分部件。

4. 圓錐內圈組件 cone assembly

由一個圓錐內圈、圓錐滾子和保持架組成的分部件。

5. 外圈、保持架和球（滾子）組件 outer ring cage andball (roller)assembly

由一個外圈、球（滾子）和保持架組成的分部件。

6. 無內圈的滾針軸承 needle roller bearing without inner ring

由一個外圈與滿裝軸承的滾針或一個外圈與滾針及保持架組成的分部件。當需要時，可將軸承的補充敘述加在本條內，例如：“滾針軸承，滿裝，沖壓外圈，無內圈”或“滾針軸承有保持架，機制套圈，無內圈”。

（三）滾動體和保持架組件

1. 滾動體和保持架組件 rolling element and cage assembly

由滾動體和保持架組成的分部件。

2. 球（滾子）和保持架組件 ball (roller) and cage assembly

由球（滾子）軸承的滾動體和保持架組成的分部件，當不特指組件用于向心軸承還是推力軸承時使用。

3. 球和保持架向心（推力）組件 ball and cage radial(thrust) assembly

向心（推力）球軸承的球和保持架組件。

4. 滾子和保持架向心（推力）組件 roller and cage radial(thrust) assembly

向心（推力）滾子軸承的滾子和保持架組件。當需要時，可將滾子類型加在本條中，例如“滾針和保持架推力組件"或"圓柱滾子和保持架向心組件”。

四．尺寸

（一）尺寸方案及系列

1. 尺寸方案 dimension plan

包括滾動軸承外形尺寸的系統或表。

2. 軸承系列 bearing series

一組特定類型的滾動軸承，具有逐漸增加的尺寸，在大多數情況下有相同的接觸角且外形尺寸之間有一定的關系。

3. 尺寸系列 dimension series

寬度系列或高度系列與直徑系列的組合，對圓錐滾子軸承還包括角度。

4. 直徑系列 diameter series

我國現行標準尺寸方案的一部分，軸承外徑的遞增系列，對每一個標準的軸承內徑來說，有一個外徑系列，而兩直徑之間經常有一特定關系。

5. 寬度系列 width series

我國現行標準尺寸方案的一部分。軸承寬度的遞增系列，對每一直徑系列的軸承內徑，有一寬度系列。

6. 高度系列height series

我國現行標準推力軸承尺寸方案的一部分。軸承高度的遞增系列，對每一直徑系列的軸承內徑，有一高度系列。

7. 角度系列 angle series

我國現行標準圓錐滾子軸承尺寸方案的一部分。接觸角的一個特定范圍。

（二）軸心線、平面、方向

1. 軸承軸心線 bearing axis

滾動軸承的理論旋轉軸心線，對向心軸承即內圈軸心線，對推力軸承則指軸圈軸心線。

2. 內圈（軸圈）軸心線 inner ring (shaft washer) axis

內圈（軸圈）的基本圓柱孔或圓錐孔的內接圓柱體或內接圓錐體的軸心線。

3. 外圈（座圈）軸心線 outer ring (housing washer) axis

如果外圈的外表面是圓柱形的，則外表面的外接圓柱體的軸心線即為外圈軸心線，如果該表面基本是球面形的，則通過套圈外表面外接球體中心，垂直于外圈基準端面的線，為該外圈的軸心線。

4. 圓錐內圈（外圈）軸心線 cone (cup) axis

圓錐滾子軸承內圈（外圈）的軸心線。

5. 徑向平面 radial plane

垂直于軸心線的平面，與套圈基準端面或墊圈背面的切面平行的平面，可以認為是徑向平面。

6. 徑向 radial direction

在徑向平面內通過軸心線的方向。

7. 軸向平面 axial plane

包容軸心線在內的平面。

8. 軸向 axial direction

平行于軸承軸心線的方向。與套圈基準端面或墊圈背面的切面垂直的方向，可以認為是軸向。

9. 徑向（軸向）距離 radial (axial) distance

在徑向（軸向）測出的距離。

10. 接觸角（公稱接觸角） contact angle (nominal contact angle)

垂直于軸承軸心線的平面（徑向平面）與經軸承套圈或墊圈傳遞給滾動體的合力作用線（公稱作用線）之間的夾角。
