華潤水泥立磨軸承座出現(xiàn)磨損問題，根據(jù)現(xiàn)場2個軸承座的磨損程度，分別制定不同的修復方案，其中固定側(cè)軸承座磨損部位存在完整的修復基準面，可以直接采取刮研工藝通過2次刮研的方式完成快速修復。但是自由側(cè)軸承座軸承安裝位置已經(jīng)完全沒有了修復基準面，磨損更為嚴重，單邊深度可達3mm，為了保證此軸承座的修復精度，則必須重新尋找和建立新的修復基準面，對基準面尺寸進行精確測量，然后根據(jù)測得尺寸以及軸承座內(nèi)孔的結(jié)構(gòu)形式加工相應的工裝，工裝加工需要滿足的條件是加工工藝簡單，2小時內(nèi)完成加工，且加工的精度完全滿足修復過程所需的精度要求。

軸承座磨損

在企業(yè)的配合下，通過2小時內(nèi)完成了自由側(cè)軸承座修復工裝的制作，這樣磨輥搖臂兩個軸承座均滿足了刮研修復的條件，可以保證兩個軸承座8小時內(nèi)順利完成修復。

磨輥兩個搖臂軸承座修復共計耗時10小時時間（包含工裝修復時間）。

軸承座磨損在線修復采用索雷技術(shù)具體的操作過程如下：

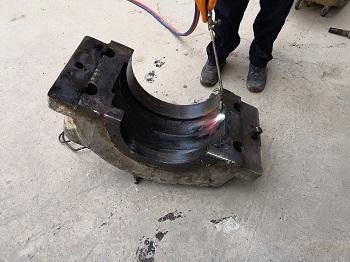

（1）表面烤油：使用乙炔氧氣進行烤油，操作時間控制在10分鐘至15分鐘之間；

軸承座烤油處理

（2）表面打磨：使用磨光機將表面打磨粗糙、干凈，提高索雷碳納米聚合物SD7101H的粘結(jié)力。整個打磨過程控制在30分鐘左右；

軸承座表面打磨處理

（3）計算碳納米聚合物材料的用量，并根據(jù)計算結(jié)果調(diào)和材料；

（4）將調(diào)和好的材料均勻涂抹至軸承座的表面，并快速對材料進行刮研。刮研過程中保證刮研的持續(xù)性和刮研精度；

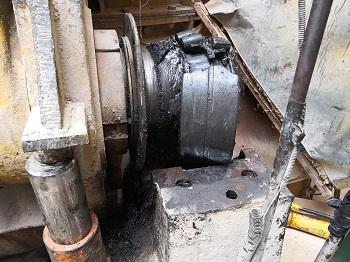

刮涂索雷SD7101H碳納米聚合物材料

（5）材料自然固化30分鐘后，去除表面及邊緣多余材料，然后再進行第二次刮研；

（6）兩次刮研完成后，使用碘鎢燈對軸承座表面進行加熱，加熱固化時間控制在2小時以上，加熱溫度控制在60℃即可；

刮涂索雷SD7101H碳納米聚合物材料

（7）材料完全固化后，使用砂紙打磨去除表面釉面，并使用無水乙醇或者丙酮清洗干凈即可；

（8）再次少量調(diào)和索雷SD7101H碳納米聚合物材料，均勻涂抹至修復后的表面，迅速將軸承安裝到位，完成修復。

修復完畢

從整個修復過程可以看出，索雷技術(shù)對整個修復過程非常簡單快捷，無需繁瑣的工序步驟和大量的工具，但是修復過程中很多細節(jié)部分需要嚴格把控。
