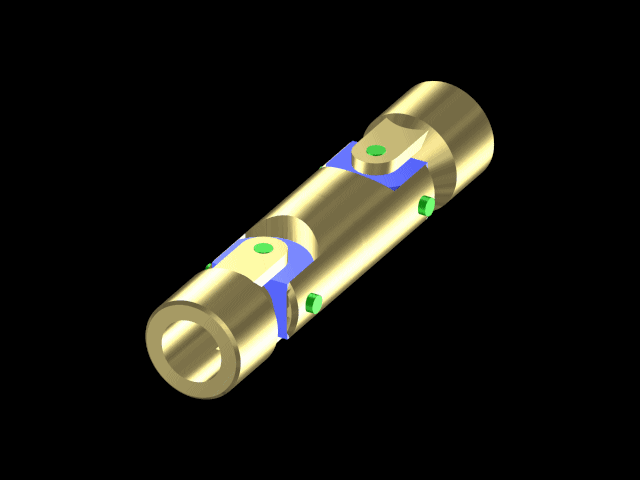

萬向聯軸器

滑塊聯軸器

梅花型彈性聯軸器

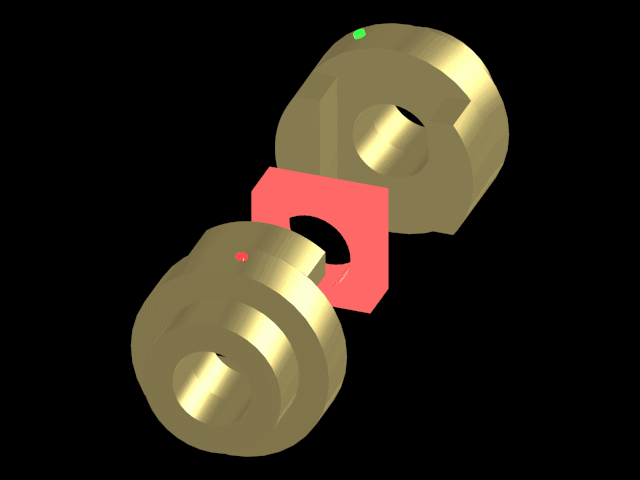

十字滑塊聯軸器

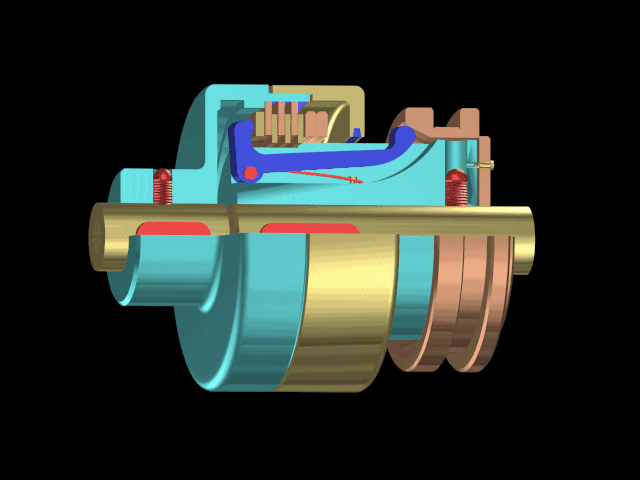

單片摩擦離合器

多片摩擦離合器

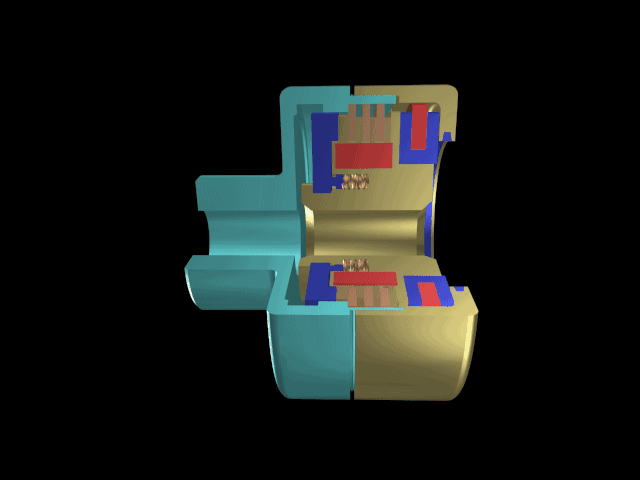

電磁摩擦離合器

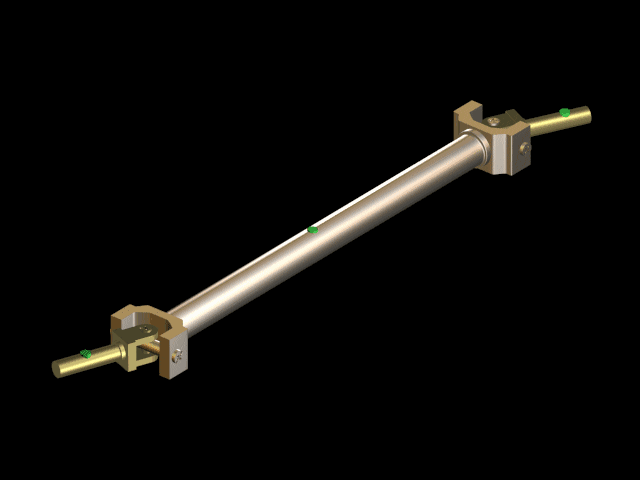

傳動軸

鏈結構

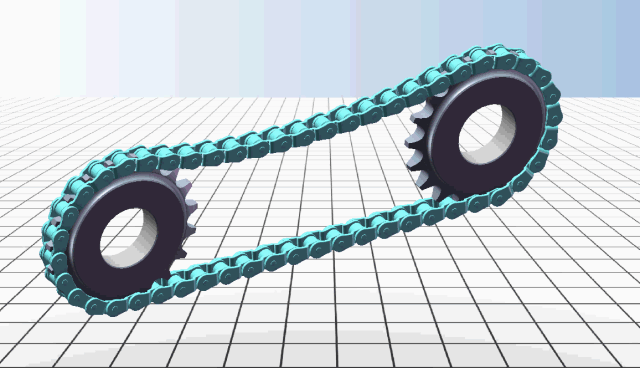

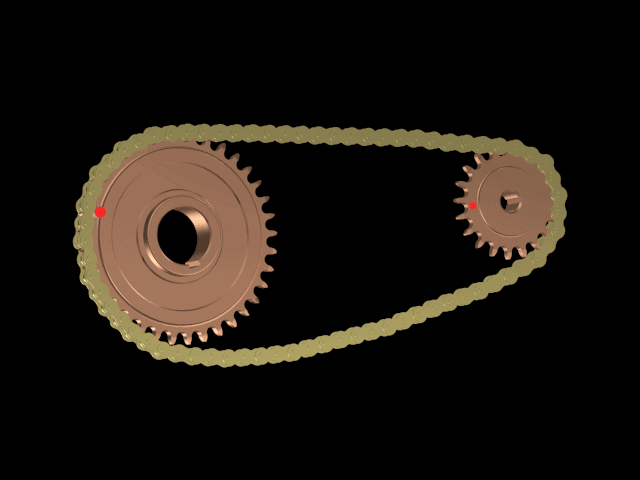

鏈傳動

鏈輪軸面齒形兩側呈圓弧狀，以便于鏈節進入和退出嚙合。鏈輪齒應有足夠的接觸強度和耐磨性，故齒面多經熱處理。小鏈輪的嚙合次數比大鏈輪多，所受沖擊力也大，故所用材料一般應優于大鏈輪。常用的鏈輪材料有碳素鋼(如Q235、Q275、45、ZG310-570等)、灰鑄鐵(如HT200)等。重要的鏈輪可采用合金鋼。

鏈傳動優點：與帶傳動相比，無彈性滑動和打滑現象，平均傳動比準確，工作可靠，效率高;傳遞功率大，過載能力強，相同工況下的傳動尺寸小;所需張緊力小，作用于軸上的壓力小;能在高溫、潮濕、多塵、有污染等惡劣環境中工作。

鏈傳動的缺點：僅能用于兩平行軸間的傳動;成本高，易磨損，易伸長，傳動平穩性差，運轉時會產生附加動載荷、振動、沖擊和噪聲，不宜用在急速反向的傳動中。

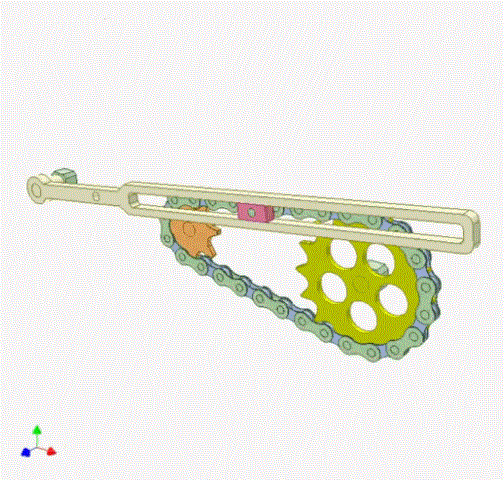

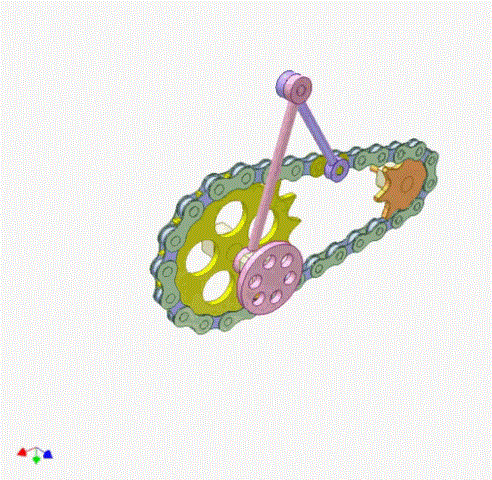

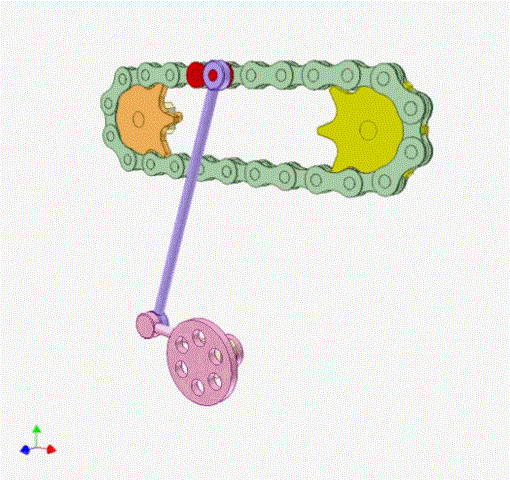

最后看幾個稍復雜些的鏈傳動動圖：

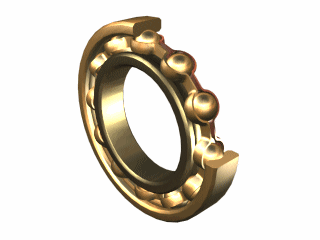

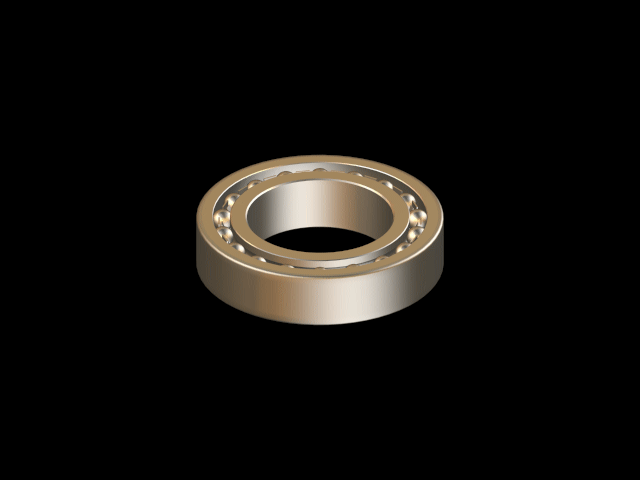

動軸承組成

調心軸承
