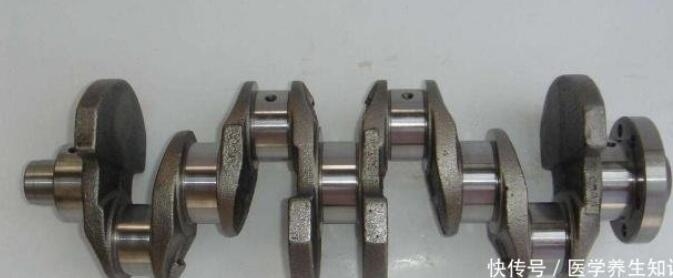

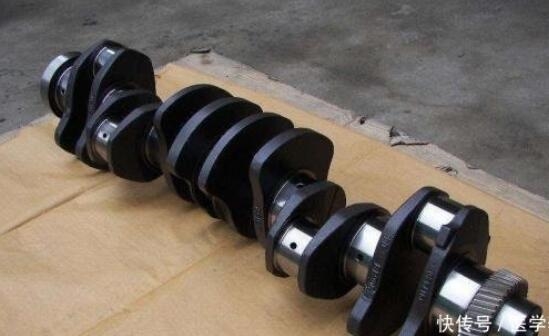

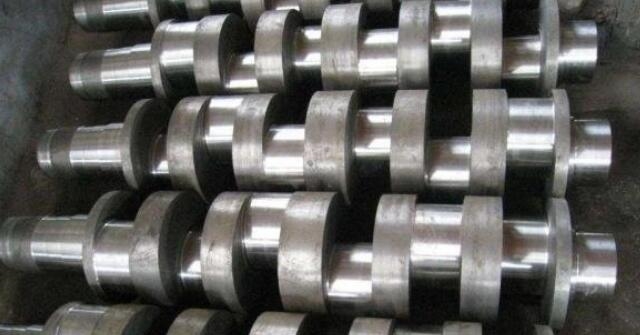

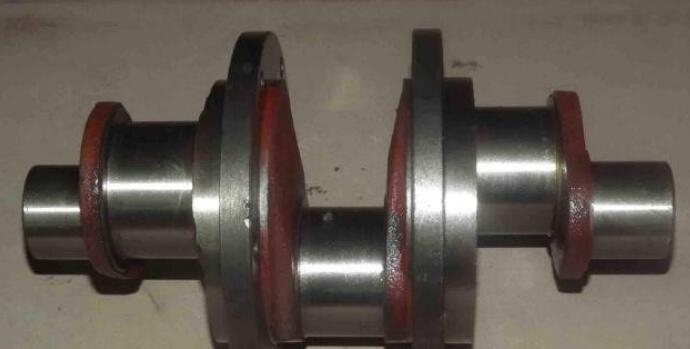

曲軸的作用是承受連桿傳遞來的力，以此產生繞本身軸線的轉矩，并對外輸出。曲軸通過軸承支撐在曲軸箱內，主要由曲軸前端、若干個曲拐、曲軸后端等組成。發動機在工作中，曲軸受到離心力、慣性力的共同作用，使曲軸承受彎曲與扭轉載荷。在二級定程保養時，應對曲軸進行清潔與檢查的保養作業，當曲軸磨損達到一定程度時，應進行更換或?qū)ζ溥M(jìn)行修磨。

1.曲軸彎曲度的檢查

將曲軸放在V型鐵上，用百分表測量曲軸徑向園跳動量。曲軸最大徑向園跳動量不大于0.03mm，如超過最大值，應更換曲軸或?qū)ηS進行冷壓校正。

2.主軸頸和曲柄銷的檢查

(1)檢查主軸頸和曲柄銷的外表面，不應有明顯拉傷或燒蝕痕跡。用千分尺測量各主軸頸和曲柄銷的直徑。不同型號的發動機其標準直徑大小不同。豐田卡羅拉1.6升車型的發動機主軸頸直徑標準值為47.988~48.000mm，曲柄銷直徑標準值為43.992~44.000mm。如實測的直徑不在標準范圍內，則應分別檢查主軸頸或曲柄銷的徑向園跳動量。

(2)用百分表分別檢查曲軸和曲柄銷的徑向園跳動量，其最大值均為0.004mm，如實測值超過最大值，則應更換曲軸或?qū)ζ溥M(jìn)行修磨處理。

3.曲軸軸承的檢查

其方法與連桿軸承的檢查方法類似，仍是用塑料規片進行檢查，不同的是間隙標準和最大值。豐田卡羅拉1.6升車型的發動機標準間隙為0.016~0.039mm，最大值為0.05mm。如實測值超過最大值，則應更換軸承，如有必要，更換曲軸。更換零件時，應參考該車型的維修手冊。

4.曲軸軸向間隙的檢查

安裝好主軸承蓋，并按規定的轉矩?cái)Q緊軸承蓋螺栓。用百分表測量曲軸沿軸向的移動量。不同型號的發動機其標準值不同。豐田卡羅拉1.6升車型的發動機曲軸軸向間隙標準為0.04~0.14mm，最大值為0.18mm。如實測值大于最大值，則成套更換止推墊圈。

5.曲軸安裝時的注意事項

(1)各主軸頸的上、下主軸承應原位安裝，不得調整安裝位置。

(2)應將帶有機油槽的上軸承安裝到氣缸體上，安裝時不得在軸承與缸體的接觸面上涂抹機油；缸體邊絕緣距上軸承邊絕緣的距離為0.5~1.0mm，且兩邊距相等。

(3)下軸承安裝在曲軸軸承蓋上，安裝時不得在軸承與軸承蓋的接觸面上涂抹機油；下軸承邊絕緣距蓋邊絕緣的距離為0.7mm，且兩邊距相等。

(4)止推軸承有油槽的一面應向外安裝。

(5)軸承蓋上均有朝前標記，應按正確的方向安裝；安裝前，應在主軸頸上涂抹一層薄機油。

(6)軸承蓋螺栓應分2~3次由中間向兩端分別擰緊，每緊一道軸承蓋的螺栓，應轉動曲軸一次。
