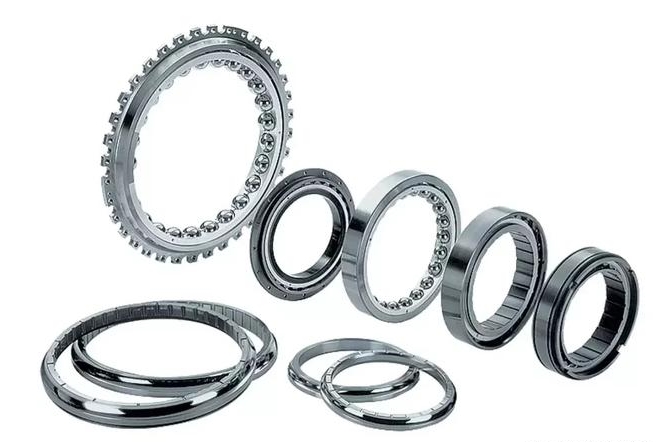

航空發動機軸承根據使用原理功能，一般都會采用滾動軸承進行工作，由于滑動摩擦系數大于滾動摩擦系數,加上某些外來因素使得滾子與內、外環滾道上形成干摩擦,引起滑蹭,造成滾子與內、外環滾道上出現蹭痕和表面局部磨損等,即所謂的“滑蹭損傷”。軸承一旦出現滑蹭損傷,表面光潔度被破壞,摩擦系數加大,加速了磨損過程,使?jié)L子直徑變小,滾道上出現不均勻的槽痕,軸承損壞,對轉子的工作帶來危害,直接影響發動機的正常工作。

一般機械中使用的滾動軸承由于轉速低,且始終有負荷作用其上,很少出現打滑現象。但是航空燃氣渦輪發動機主軸承卻很容易打滑,這是因為:

(1)轉速高。在高速作用下,滾子在大的離心力作用下有脫離內環滾道接觸的趨勢;

(2)負荷小。航空發動機的轉子均做得較輕,使作用軸承上的徑向負荷小,加上飛機作機動飛行時會在某些情況下,使作用于軸承上的負荷更小,甚至出現零載,以及轉子的不平衡力在某些情況下會抵消一些作用在軸承上的徑向負荷,造成軸承的輕載或零載。

這兩方面的因素會使得由摩擦產生的拖動力變得很小,甚至為零,這樣,就必然會引起軸承打滑,出現滑蹭損傷。對于滾珠軸承,由于它還要承受軸向載荷,所以一般不易打滑。

軸承出現滑蹭損傷與使用時間無直接關系,有時在發動機工作很短時間內出現,有時卻在發動機工作很長時間后才出現。除了軸承的設計、安裝與工作條件對軸承是否會出現滑蹭有影響外,發動機的裝配工作有時也起到主要作用。例如將渦輪轉子吊裝到發動機時,為避免渦輪前滾棒軸承的滾棒妨礙吊裝,常用凡士林涂在外環與滾棒間,以使?jié)L棒緊貼于外環的滾道上。這樣做方便了發動機的裝配,但如在低溫室外首次試車時,就可能由于凡士林的黏性阻礙了滾棒保持架的正常運動而引發該軸承出現滑蹭損傷。

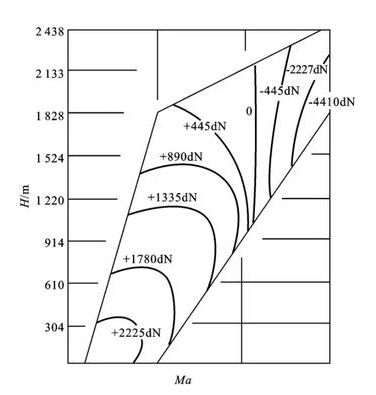

圖1、作用于某戰斗機發動機轉子滾珠軸承上的軸向負荷隨飛行高度(H)與Ma的變化情況

滾動軸承出現滑蹭后,最常見的結果是表面擦傷磨損,表面剝落等。嚴重時,由于滾子與內環間產生過大的摩擦熱量會使內環膨脹,減小了軸承內部的游隙,將軸承卡死。因此,在航空燃氣渦輪發動機主軸承上,應特別注意防止軸承滑蹭。目前,在大多數的設計中,為了減少軸承滑蹭,既可采用減小阻礙滾子保持架運動的阻力的方法,也可采用增加拖動力的方法,或兩者同時采用。

采用增加拖動力的措施防止軸承滑蹭

減小軸承游隙,使?jié)L子在離心力作用下仍能保持與內環滾道的接觸。例如CFM56發動機支承高壓渦輪的滾棒軸承(中介軸承)即用了小游隙甚至是負游隙來減少打滑;又如WJ6發動機的壓氣機前滾棒軸承在長期試車中出現嚴重的滑蹭損傷后,將該軸承的游隙由0.070~0.095mm減小為0.045~0.065mm,消除了滑蹭現象。

但是,采用減小游隙的措施會帶來其他嚴重問題,因此要慎重對待,特別對于處于發動機熱端的軸承,更應慎用。

在早期的航空燃氣渦輪發動機中,為了解決保持架的平衡問題,多將主軸承的保持架定位于外環,但這種設計易引發軸承出現滑蹭損傷。這是因為當保持架定位于外環時,存在于外環與保持架間的油膜在黏性的作用下妨礙滾棒保持架作正常運動引發打滑而造成的。

如將保持架定位于內環,存在于內環與保持架間的油膜在黏性的作用下將給滾子保持架組合體一個拖動力使其作正常運動。這樣,將原定位于外環的保持架改成定位于內環上,不僅減小了阻力,而且還增加了拖動力,顯然會減少滑蹭損傷,當然這還須提高保持架的加工精度以提高其平衡度。
