1、Ⅰ軸的裝配與調整

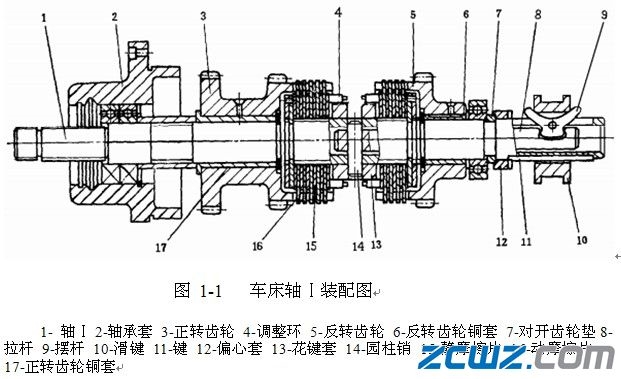

    軸Ⅰ是由帶輪直接驅動的，它裝有能實現正轉，反轉運動的兩套齒輪。通過操縱手柄拉動拉桿，帶動花鍵套分別壓緊正，反兩側摩擦片而實現正，反轉。所以軸Ⅰ也是離合器。裝在軸Ⅰ上的偏心套通過曲柄帶動柱塞泵使箱內關鍵部位得到潤滑。軸Ⅰ的結構見圖 1-1。

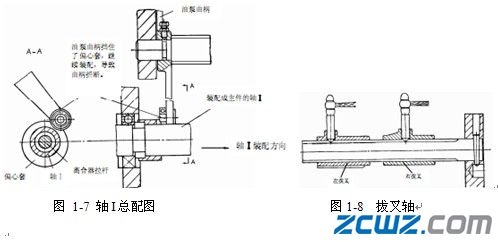

    因?yàn)檩SⅠ上的零件較多，裝配也較麻煩，所以將軸Ⅰ裝配好后，再在總裝配時裝入主軸箱。

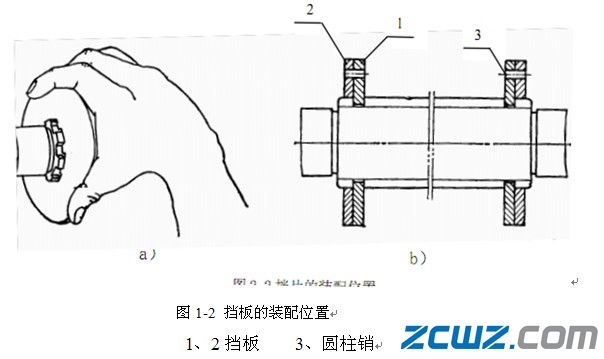

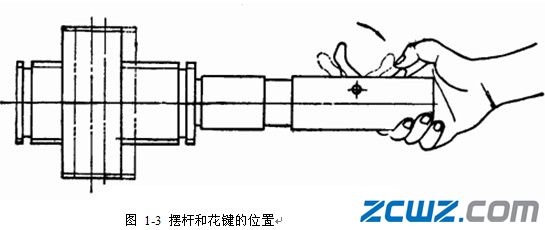

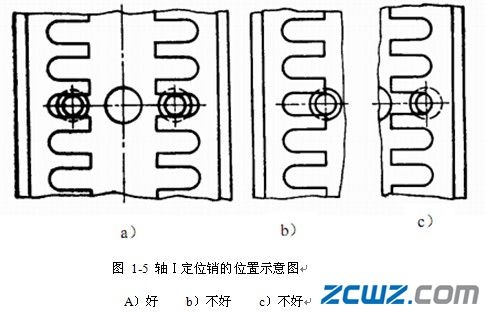

    （1）、準備工作：裝配前，將所有零件清除毛刺和機加工工序留下的翻邊；修正運輸過程中的磕碰痕跡；對軸中間花鍵部位倒角時要細心，防止損傷外圓定位面及兩端軸頸。對于花鍵套要先進行試裝，具體方法請參看鍵聯接一節。修整時要注意花鍵套銷孔的位置，要與軸上的開口對正。擋片 2 也要進行試裝，厚度要適當，以恰好剛能在槽中轉動為最佳，見圖 2-2a，如果過厚，可在磨床上磨削。擋片 1 和 2 裝到正確位置后（見圖 1-2b）用畫線針通過擋片 2 畫出擋片 1 上的相應孔。拆下后鉆孔并配以略帶過盈的圓柱銷 3。總之，要使擋片 1 和2 并通過圓柱銷 3 使它們與軸牢固連接，然后卸下右側的一組擋片待裝。
（2）、裝配：參照?qǐng)D 1-1，齒輪 3 在裝配前要仔細測量，銅套 17 和軸頸是相對靜止的。一般采用加熱法加熱銅套 17，使之冷卻后與齒輪 3 之間有間隙。

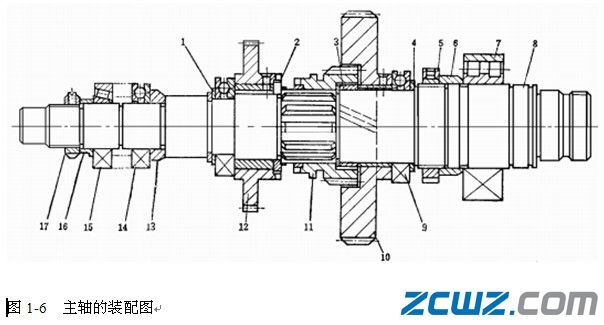

2、主軸的裝配與調整

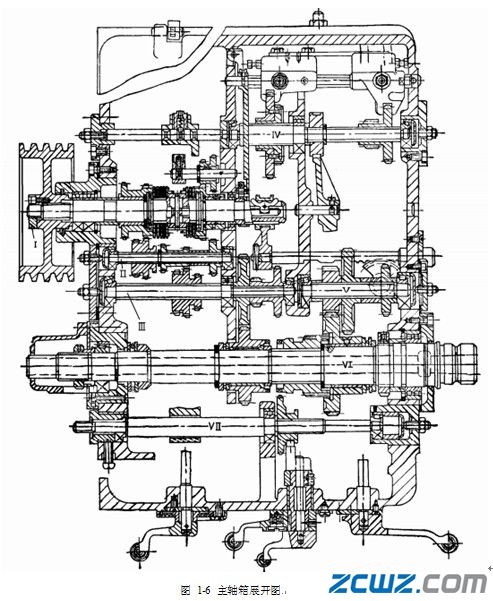

3、主軸箱的裝配與調整
