在機械行業普遍使用兩個或兩個以上相同型號的角接觸球軸承組合在一起的雙聯和多聯組配軸承。組配角接觸球軸承使用時,用施加載荷的方法使軸承滾動體和內、外圈滾道之間產生一定的預變形，來增加軸承的剛度，提高軸的旋轉精度、降低軸的振動、延長軸承的使用壽命。由生產企業專門設計制造的角接觸球軸承組配時，要按規定的預載荷測量單套軸承端面凸出量,再按“滾動軸承組配角接觸軸承技術條件”的標準規定進行組配就可供用戶使用，無需使用調整墊片即能獲得預定的軸向游隙和載荷。對組配角接觸球軸承凸出量的測量，不同生產條件采用過不同方法。

一、角接觸球軸承組配方式

1、組配方式

根據組配軸承在預載荷作用下相互靠攏的端面不同，成對組配的角接觸球軸承有三種排列組合方式，見圖1。

圖1 雙聯角接觸球軸承三種排列組合方式

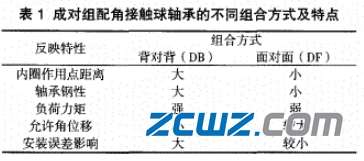

成對組配角接觸球軸承的不同組合方式及特點見表1。

成對組配的角接觸球軸承組合和測量方法的分析適用多聯軸承。

2、組配過程

2.1、在生產線上角接觸球軸承的組配過程

（1）對單個角接觸球軸承內、外套圈經過驗收清洗和分選進入配套過程。

（2）對組配的單個角接觸球軸承配套時，要先進行預配套，在軸承裝配前按可能加入最多鋼球合套，用測量附件分球，在與配套狀態，用負荷測量方法，測量單個軸承凸出量，再根據組配要求規定被修磨端面修磨量，使軸承凸出量相互匹配。

(3)將角接觸球軸承外套加熱后與其他配件組合。組合后進行清洗。

(4)組裝成套的角接觸球軸承要按成品規定的預負荷F，進行凸出量測量并作記錄，要按成品技術條件要求進行成品檢查和接觸角的測量并作記錄，然后按“組配角接觸球軸承技術條件"進行組配。經成品檢查驗收后涂油包裝人庫。

2.2、單套成品角接觸球軸承的組配過程

單套成品角接觸球軸承是已經經過驗收清洗和分選配套的軸承，在組配時要按組配成品規定的預負荷F，進行凸出量測量并作記錄，根據要求確定修磨端面的修磨量,使軸承凸出量相互匹配，修磨端面后進行成品清洗。然后按“組配角挾觸球軸承技術條件"進行組配，經成品檢查驗收后涂油包裝入庫。

二、凸出量的測量方法

角接能球軸承的凸出量是指對單個軸承施加預載荷后，軸承同一端面處內圈端面凸出外圈端面的距離。內圓端面凸出時凸出量為“+”值、凹進時為“-”值。角接觸球軸承凸出量是影響軸承使用性能的重要參數，凸出量值的測量是組配過程必要的程序，需配置專門儀器進行測量。對不同類型的組配軸承，不同條件下可有不同的凸出量測量方法，通常角接觸球軸承凸出量有如下測量方式。

1、氣動加壓測量

大批量生產組配角接觸球軸承的廠家大都采用氣動加壓測量方法。如圖2所示。測量凸出量要經過以下基本步驟。

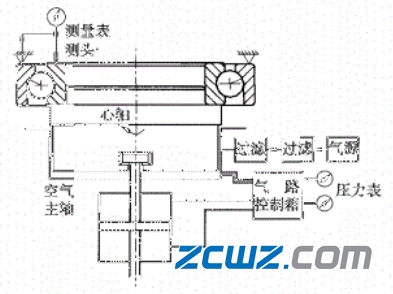

圖2 氣動測量原理圖

(1)將氣源打開、電源合閘，按需要的工作狀態調整好各氣路元件，將基準件裝入心軸進入測量位置，施加所需負荷，調整好測量表基準值后，取下基準件。

(2)將被測軸承裝入心軸，以外圈基準端面定位，在內圈下端面施加規定的垂直端面的軸向力(即測量負荷)。

(3)測量內圈非基準端面對外圈基準端面相對高度差，通過旋轉主軸測出凸出量的最大值和最小值。

2、杠桿加壓測量

少量生產或小型組配角接觸球軸承的廠家多采用杠桿加壓測量方法，如圖3所示。測量凸出量要經過以下基本步驟。

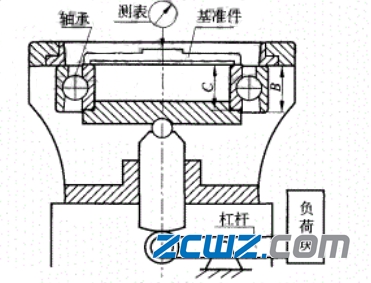

圖3 杠桿測量原理圖

(1)按測量負荷調整配重位置，將基準件裝入心軸進入測量位置，啟動杠桿施加所需負荷，調整好測量表基準值后，取下基準件。

(2)將被測軸承裝入心軸，以外圈基準端面定位，在內圈下端面由杠桿施加垂直端面的軸向力(即測量負荷)。

(3)測量內圈非基準端面對外圈基準端面相對高度差，通過旋轉心軸測出凸出量的最大值和最小值。

測量的軸承凸出量值要按編號記錄，供軸承組配使用。

3、代用儀器測量

偶爾生產組配角接觸球軸承的廠家在不具備測量儀器的情況下。常常采用代用儀器測量。測量方法如圖4所示。某廠在加工一種較大型串聯組配角接觸球軸承時就采用代用儀器進行凸出量測量，方法如下：

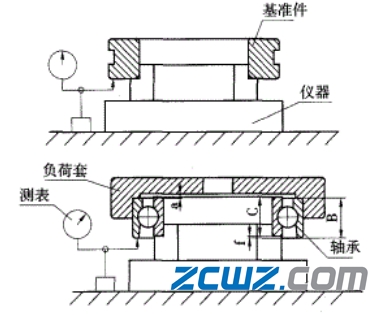

圖4 代用儀器測量原理圖

(1)將基準件裝人儀器定位心軸進人測量位置，調整好測量表使基準值指針為0，取下基準件。

(2)將被測軸承裝人定位心軸，以內圈下端面定位，在外圈基準端面施加垂直端面的軸向力(即測量負荷套)，以外圈非基準端面為測量點，通過旋轉心軸測出凸出量的最大值和最小值。

(3) 測量內圈非基準端面對外圈基準端面相對高度差f。

(4)內圈基準端面對外圈非基準端面相對凸出量δ=C+f-B。

采用代用儀器測量軸承凸出量時，代用儀器可用改進后的端擺儀器或高度測量儀。

組配角接觸球軸承是精密機床主軸、高速電主軸、精密儀器軸系等高精度軸系大量采用的軸承，軸承組件的加工、組配比通常單體軸承有其特殊要求。認真有效執行以上的組配方法和凸出量測量方法，就能保證成品軸承達到“組配角接觸球軸承技術條件”要求，滿足日益擴大的用戶需求。
