常用的三種直線運動導軌基本性能比較見表1。滾動直線導軌的運行速度已達300m/min。在歐美各國2/3以上的高速數控機床都采用了滾動直線導軌，已在各種現代機械設備中得到越來越廣泛的應用。滾動功能部件皆以滾珠或滾柱為滾動體,常用的滾動功能部件有以下幾種：

1、滾動直線導軌副

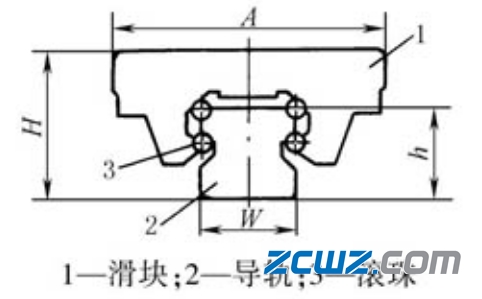

簡圖：

特點：滾動體與圓弧溝槽相接觸,與點接觸相比承載能力大,剛性好摩擦因數小,一般為0.002 ~0.005 ,僅為滑動導軌副的5%~2%,節省動力,可以承受上下左右四個方向的載荷。動、靜摩擦差別很小。

磨損小，壽命長,安裝、維修、潤滑簡便。允許運動速度為滑動導軌十倍以上，運動靈活、無沖擊，在低速微量進給時,能很好地控制位置尺寸,不會發生空轉打滑,并能實現超微米級精度的進給。

2、滾動直線導套副

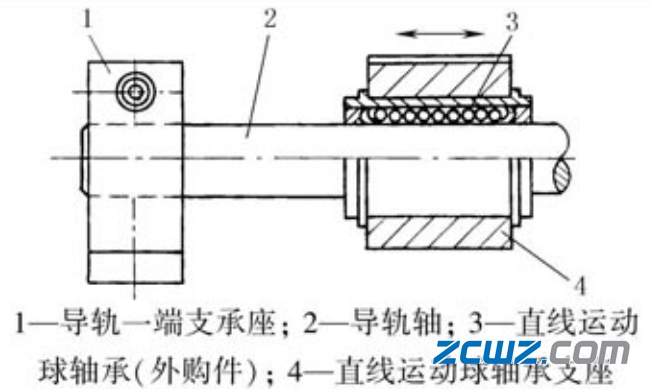

簡圖：

特點：摩擦因數小，只有0.001~0.004，節省動力。微量移動靈活、準確，低速時無蠕動爬行。

精度高，行程長，移動速度快。具有自調整能力，可降低相配件加工精度。維修、潤滑簡便。

導軌與導套呈圓柱形，造價低，但滾動體與軸呈點接觸，承載能力較小，適用于精度要求較高、載荷較輕的場合。

3、滾動花鍵副

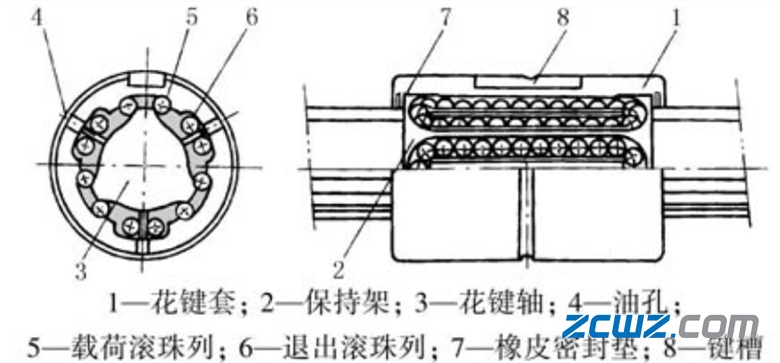

簡圖：

特點：摩擦阻力極小，摩擦因數在0.002~0.003之間,可進行高速旋轉或直線往復運動(速度可達100m/min以上)。摩擦阻力幾乎與運動速度無關，在低速微動往復運動時,不會出現爬行現象。

可采用變換滾珠直徑大小的辦法施加預加載荷,消除正反轉的間隙，以減少沖擊和提高剛度及運動精度,承載能力高，壽命長，精度保持性好。

4、滾動導軌塊

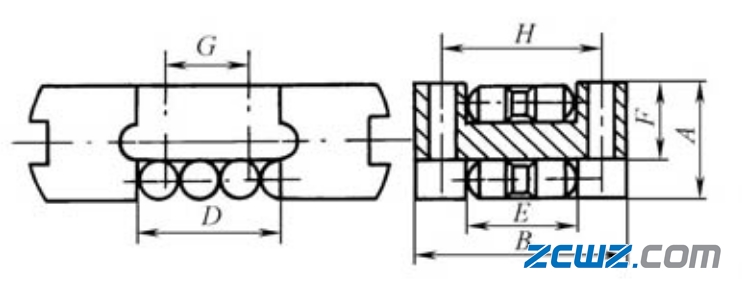

簡圖：

特點：滾動體為圓柱滾子，承載能力大約為球軸承的10倍以上摩擦因數小在0.005~0.01之間,且動靜摩擦因數之差較小，對反復啟動、停車、反向且頻率較高機構可減少整機重量及動力消耗,無打滑。在重載或變載條件下可實現平穩運動。

靈敏度高,低速微調時控制準確,無爬行，滾動時導向性好,可提高機械隨動性及定位精度。潤滑系統簡單,裝拆、調整方便。不受床身長度限制,可根據承載大小選用多塊導軌塊廣泛用于NC,CNC機床的平面直線運動機構中。
