主軸軸承作為風電機組的核心部件，由于其使用環節的惡劣和受載情況的復雜以及安裝的不方便，風電機組對主軸軸承的設計和選型有一定的要求，如果選型不正確會個風電機組帶來故障產生巨大的影響，中華軸承網（簡稱：華軸網）作為軸承行業的一站式服務網站，來給大家分享有關風電機組主軸軸承選型的一些方案，希望對風電機組的使用有一定的幫助。

第一種方案：3點支承的軸承方案

3點支承的軸承結構一般為在風輪側設計為獨立軸承室，軸承室內安裝1個球面滾子軸承，主軸與齒輪箱采用脹緊套連接，2個圓柱滾子軸承安裝在齒輪箱內，而齒輪箱采用扭力臂進行支承，其結構如圖1所示。

圖1  3點支承的軸承結構

3點支承軸承結構的優缺點：

這種軸承結構的優點：是軸承本身的設計和制造的難度小，可以承受齒輪箱所要求的較大偏轉角。

其缺點如下：

1）軸向游隙比較大，加載后軸向的定位較差；

2）主軸承上沒有預緊力，加載后軸向位移相對較大，同時由于沒有預緊力，單個滾子可能存在不轉動的情況，從而導致滑動，這樣會產生非常大的尖峰載荷，影響軸承的壽命；

3）軸向力較大時，雙列的球面滾子軸承變?yōu)橹挥袉瘟惺茌d，使受載列的載荷大小增加；

4）所有的載荷均通過的齒輪箱，影響齒輪箱的壽命

5）軸的尺寸小，載荷對軸的影響大。

第二種方案：2點支承的軸承方案

2點支承的軸承方案是指兩個軸承的組合，可以分為：球面滾子軸承與調心滾子軸承組合、球面滾子軸承與圓柱滾子軸承組合、雙列圓錐滾子軸承與圓柱滾子軸承組合、2個單列圓錐滾子軸承組合（又可分為長軸和短軸2種設計方案）、面對面的雙列圓錐滾子單軸承以及集成設計。

2.1、球面滾子軸承＋調心滾子軸承組合

球面滾子軸承＋調心滾子軸承的結構形式一般為主軸被2個軸承支承，靠近風輪側的主軸承為球面滾子軸承，而靠近齒輪箱側的主軸承為調心滾子軸承，齒輪箱和主軸之間的連接采用脹緊套或螺栓聯接﹐其結構如圖2所示。

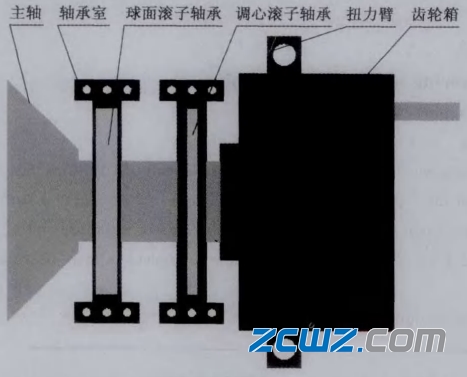

圖2 2點支承（球面滾子軸承+調心滾子軸承）的結構形式

球面滾子軸承＋調心滾子軸承結構的優缺點：

這種軸結構的優點是沒有或較少的載荷作用在齒輪箱上，同時依靠扭力臂來承受較小的變形，并且裝配比較簡單。

其缺點如下：

1）軸向游隙比較大，輪轂在軸向的定位不好；

2）主軸承上沒有預緊力，受載后軸向位移相對較大，同時由于沒有預緊力，單個袞子可能存在不轉動的情況。從而導致滑動，這樣會產生非常大的尖峰載荷，影響軸承的壽命；

3）軸的尺寸小，載荷對軸的影響大。

2.2、球面滾子軸承＋圓柱滾子軸承

球面滾子軸承＋圓柱滾子軸承結構形式：

球面滾子軸承＋圓柱滾子軸承的結構形式一般為主軸被2個軸承支承，靠近風輪側的主軸承為球面滾子軸承，而靠近齒輪箱側的主軸承為圓柱滾子軸承，2個主軸軸承共用1個軸承室，齒輪箱和主軸之間的連接采用脹緊套或螺栓聯接，其結構如圖3所示。

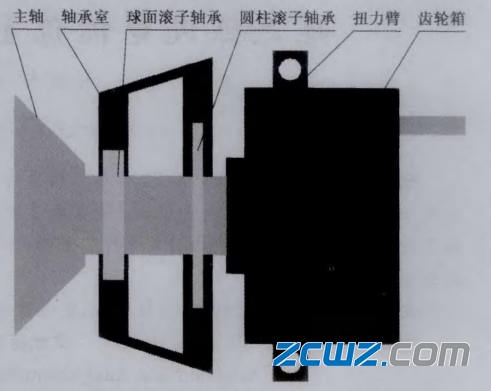

圖3 2點支承（球面滾子軸承+圓柱滾子軸承）的結構形式

球面滾子軸承＋圓柱滾子軸承結構的優缺點：

這種軸承結構的優點是沒有或較少的載荷作用在齒輪箱上，同時依靠扭力臂來承受較小的變形，并且裝配比較簡單。

其缺點如下：

1）軸向游隙比較大，輪轂在軸向的定位不好；

2）主軸承上沒有預緊力，受載后軸向位移相對較大，同時由于沒有預緊力，單個滾子可能存在不轉動的情況，從而導致滑動，這樣會產生非常大的尖峰載荷，影響軸承的壽命；

3）主機架的尺寸大或由多個部件組成，導致主機架的成本較高和加工較困難；

4）由于圓柱滾子軸承對內外圈的同軸度和相對偏斜較敏感，在設計或者裝配不良的情況下，球面滾子軸承的徑向游隙將導致圓柱滾子的損壞；

5）由于軸和軸承的尺寸相對較小，因此軸系的整體剛度相對較低，載荷對軸的影響較大。

2.3、雙列圓錐滾子軸承＋圓柱滾子軸承

雙列圓錐滾子軸承＋圓柱滾子軸承結構形式：

這種結構形式一般為主軸被2個軸承支承，通?？拷L(fēng)輪側的主軸承為雙列圓錐滾子軸承，而靠近齒輪箱側的主軸承為圓柱滾子軸承，2個主軸軸承共用1個軸承室，齒輪箱和主軸之間的連接采用脹緊套或螺栓聯接，其結構如圖4所示。

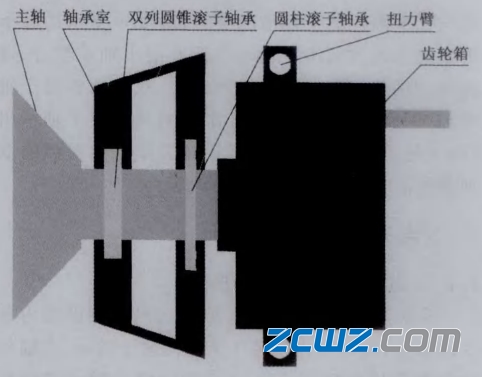

圖4 2點支承（雙列圓錐滾子軸承+圓柱滾子軸承）的結構形式

雙列圓錐滾子軸承＋圓柱滾子軸承結構的優缺點：

這種軸承結構的優點主要有：

1）沒有軸向游隙，軸向定位較好；

2）可以通過增加軸承之間的距離來增加承載能力，軸承的可適用范圍較大；

3）軸和軸承的直徑較小，成本較低；

4）由于消除了軸向游間隙，軸系整體剛度相對較高，動態載荷對其影響較小。

這種軸承結構的缺點主要有：

1）圓柱滾子軸承由于沒有預緊力，單個滾子可能存在不轉動的現象，從而導致滑動，這樣會產生非常大的尖峰載荷，影響軸承的壽命，對于3MW 以上的機組所用的圓柱滾子軸承，滾子質量和慣性力大，圓柱滾子軸承由于沒有預緊力，可能會導致滾子打滑損壞，出現微點蝕的可能性較大；

2）主機架的尺寸大，軸承室加工精度要求相對較高或由更多部件組成，主機架成本較高；

3）裝配比較復雜；

4）軸承座的同心度等幾何公差要求比較高。

2.4、2個小直徑的單列圓錐滾子軸承

2個小直徑的單列圓錐滾子軸承的結構形式：

2個小直徑的單列圓錐滾子軸承的結構形式一般為主軸被2個圓錐滾子軸承支承，2個主軸軸承共用1個軸承室，主軸一般為直徑較小且長度較長的結構，齒輪箱和主軸之間的連接采用脹緊套或螺栓聯接，其結構如圖5所示。

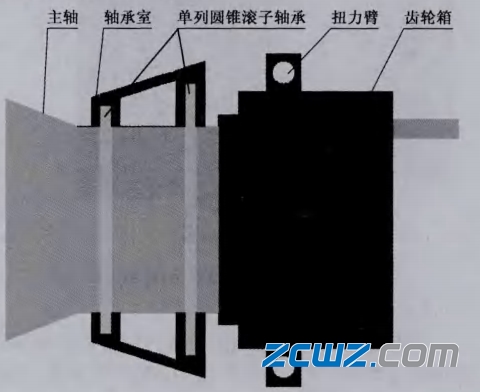

圖5 2支承（2個小直徑的單列圓錐滾子軸承）的結構形式

2個小直徑的單列圓錐滾子軸承結構的優缺點：

這種軸承結構的優點主要有：

1）沒有軸向游隙，軸向定位較好；

2）可以通過增加軸承之間的距離來增加承載能力，軸承的可適用范圍較大；

3）軸承的直徑比單軸承的小，容易制造成本低；

4）由于主軸系的長度比較長，容易獲得較大的葉尖安全距離(葉尖與塔簡壁的距離）；

5）由于2個軸承一般處于預緊狀態，因此軸系的整體剛度相對較大，在較大的動態載荷作用下，軸系的結構變形相對較小，能夠承受較大的動態載荷。

這種軸承結構的缺點主要有：

1）主機架的尺寸大或由更多部件組成，主機架成本較高；

2）裝配時需要將2個軸承調節至一定的預緊量，因此裝配比較復雜；

3）2個軸承座的同心度要求比較高，加工成本較高；

4）傳動鏈整體長度較長，機艙尺寸不緊湊。

2.5、2個大直徑的單列圓錐滾子軸承

2個大直徑的單列圓錐滾子軸承的結構形式：

2個大直徑的單列圓錐滾子軸承的結構形式一般為主軸被2個大直徑的圓錐滾子軸承支承，2個主軸軸承共用1個軸承室，主軸一般為直徑較大且長度較短的結構，齒輪箱和主軸之間的連接采用脹緊套或螺栓聯接，其結構如圖6所示。

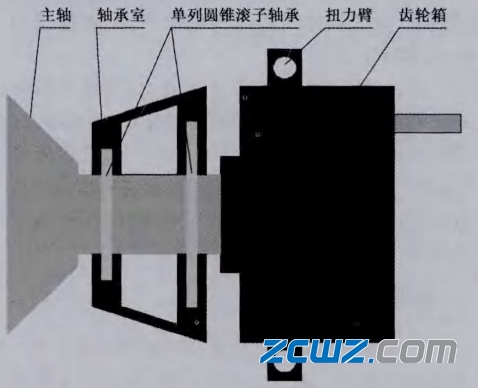

 圖6 2點支承（2個大直徑的單列圓錐滾子軸承）的結構形式

2個大直徑的單列圓錐滾子軸承結構的優缺點：

這種軸承結構的優點主要有：

1)軸承一般處于預緊狀態，沒有軸向游隙，軸向定位較好，且預緊力比較容易施加；

2)可以通過增加軸承之間的距離來增加承載能力，軸承的可適用范圍較大；

3）軸承的直徑比單軸承的小，容易制造﹐成本相對單軸承低；

4）安全裕度大，方便進行大葉片的開發；

5)由于該種配置一般選用較小的滾子接觸角小，因此動軸和定軸之間的溫差﹑溫度變化以及裝配誤差等問題對軸系的預緊影響相對較小，軸承壽命受環境和裝配誤差影響較??；

6)軸的直徑比較大，而且2個軸承之間的間距比較小，所以軸系整體剛度比較大，結構變形較小。

這種軸承結構的缺點主要有：

1)主機架的尺寸大或由更多部件組成，軸承室加工精度要求較高，主機架成本較高；

2)軸承對溫度的變化比較敏感，但對于主軸軸承，由于轉速比較低，溫度變化比較小，所以影響也比較??；

3）軸系裝配較復雜，裝配工時較長。

2.6、單軸承

單軸承的結構形式：

單軸承的結構形式一般為主軸被1個大直徑的圓錐滾子軸承支承，主軸一般為直徑大且比較短的結構。齒輪箱和主軸之間的連接采用脹緊套或螺栓聯接，其結構如圖7所示。

圖7 2點支承（單軸承）的結構形式

單軸承結構的優缺點：

這種軸承結構的優點主要有：

1）沒有軸向游隙，軸向定位較好；

2）主軸的長度短，傳動鏈緊湊﹐機艙的長度能設計的比較短；

3）軸承滾子及滾道直徑均較大，且軸長度較短，所以軸系整體剛度大，載荷引起的結構變形?。?/p>

4）軸承在兩側都能進行潤滑，所以容易潤滑。

這種軸承結構的缺點主要有：

1）隨著功率等級的增加，軸承的直徑會越來越大，例如6MW容量等級的機組單軸承的軸承外徑達到3.6 m，很少有軸承廠家能夠加工制造，因此價格比較高；

2）由于軸承直徑較大，因此軸承密封設計較困難，常規設計不能達到較好密封效果，軸承密封成本較高；

3）軸承的滾子比較大，存在滑動的可能性，而滾子的滑動將影響軸承的壽命；4)滾子類似于圓柱，預緊力較小時會存在扭轉的情況，導致所有的載荷作用在1個轉子單元上，從而導致其損壞。

2.7、集成設計

集成設計結構形式：

集成設計的結構形式為主軸被2個單列圓錐滾子軸承承撐，2個軸承共用1個軸承室，齒輪箱和主軸之間采用過盈配合或花鍵聯接，軸承室與齒輪箱的箱體通過螺栓連接在一起，也就是說主軸系與齒輪箱集成在一起，其結構如圖8所示。

圖8 2點支撐（集成設計）的機構形式

集成設計結構的優缺點：

這種軸承結構的優點主要有：

1）軸系一般處于預緊狀態，因此無軸向游隙，軸向定位較好；

2）主軸系與齒輪箱集成在一起，結構緊湊，機艙長度較短；

3）主軸與齒輪箱采用配合定位，傳動鏈整體對中較好；

4）扭矩以外的力通過軸承室直接傳遞至主機架，不經過齒輪箱，因此齒輪箱只承受純扭矩作用；

5）因?yàn)辇X輪箱與主軸系集成為一體，所以主軸承可采用油潤滑，降低主軸潤滑的污染情況，改善軸承的潤滑，對軸承的壽命有利。

這種軸承結構的缺點主要有：

1）主機架與齒輪箱的聯接方式除了考慮載荷傳遞外，需要減振﹐降低齒輪箱振動的影響；

2）由于主軸承和齒輪箱集成—體，因此主軸承維護性較差；

3）軸承對溫度的變化比較敏感，但對于主軸軸承，由于轉速比較低，溫度變化比較小，所以影響也比較小。
