上渝精機直線運動滾子軸承和滾動直線球?qū)к壷С?
| 直線運動滾子軸承 | ||||
|---|---|---|---|---|
| 序號 | 簡 圖 | 名稱 | 結構特點 | 基本代號 |
| 1 |

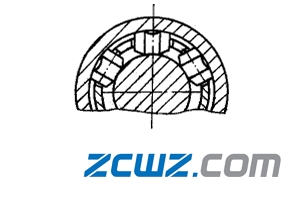

| 非循環直線運動滾子軸承 | 滾動體與導軸及外套滾道均為線接觸，故承載能力大，剛性好，僅作有限直線運動，滾子非循環運動 | LR… |
| 滾動直線球?qū)к壷С?/th> | ||||
| 序號 | 簡 圖 | 名稱 | 結構特點 | 基本代號 |
| 1 |  | 雙列循環球?qū)к壷С?/td> | 滾動體為循環球的平面導軌支承，作直線往復運動，行程無限，可承受輕、中載荷 | LBS…DB |
| 2 |  | 球?qū)О?/td> | 薄型，裝配簡單的平面無限直線運動支承，摩擦系數0.002～0.003，只可承受極輕載荷，亦可用塑料保持架 | LBS…FB |
| 3 |  | 盒式球?qū)к壷С?/td> | 沿“V”形槽作無限直線運動，結構緊湊，球與滾道之間隙可用偏心銷微調，可承受中等載荷 | LBS…BB |
| 4 |  | 鏈球支承 | 屬?zèng)_程式，可在成對“V”型或弧形導軌內作有限行程往復運動，結構簡單，精度高，摩擦系數低，可承受輕載荷 | LBS…CB |
