上渝精機向心軸承和軸的配合、軸公差帶代號
①凡對精度有較高要求的場合，應用j5、k5…代替j6、k6…。
②圓錐滾子軸承、角接觸球軸承配合對游隙影響不大，可用k6、m6代替k5、m5。
③重載荷下軸承游隙應選大于0組。
④凡有較高精度或轉速要求的場合，應選用h7(IT5)代替h8(IT6)等。
⑤IT6、IT7表示圓柱度公差數值。
| 運 轉 狀 態 | 載荷狀態 | 深溝球軸承、調心球軸承和角接觸球軸承 | 圓柱、滾子軸承和圓錐滾子軸承 | 調心滾子軸承 | 公差帶 | ||
|---|---|---|---|---|---|---|---|
| 說明 | 舉例 | 軸承公稱內徑/mm | |||||
| 旋轉的內圈載荷及擺動載荷 | 一般通用機械、電動機、機床主軸、泵、內燃機、正齒輪傳動裝置、鐵路機車車輛軸箱、破碎機等 | 輕載荷 | ≤18 | — | — | h5 | |
| ＞18～100 | ≤40 | ≤40 | j6① | ||||
| ＞100～200 | ＞40～140 | ＞40～100 | k6① | ||||
| — | ＞140～200 | ＞100～200 | m6① | ||||
| 正常載荷 | ≤18 | — | — | j5 js5 | |||
| ＞18～100 | ≤40 | ≤40 | k5② | ||||
| ＞100～140 | ＞40～100 | ＞40～65 | m5② | ||||
| ＞140～200 | ＞100～140 | ＞65～100 | m6 | ||||
| ＞200～280 | ＞140～200 | ＞100～140 | n6 | ||||
| — | ＞200～400 | ＞140～280 | p6 | ||||
| — | — | ＞280- 500 | r6 | ||||
| 重載荷 | ＞50～140 | ＞50～100 | n6 | ||||
| ＞140～200 | ＞100～140 | p6③ | |||||
| ＞200 | ＞140～200 | r6 | |||||
| — | ＞200 | r7 | |||||
| 固定的內圈載荷 | 靜止軸上的各種輪子，張緊輪繩輪、振動篩、慣性振動器 | 所有載荷 | 所有尺寸 | f6 g6① h6 j6 | |||
| 僅有軸向載荷 | 所有尺寸 | j6、js6 | |||||
| 圓錐孔軸承 | |||||||
| 所有載荷 | 鐵路機車車輛軸箱 | 裝在退卸套上的所有尺寸 | h8(IT6)⑤④ | ||||
| 一般機械傳動 | 裝在緊定套上的所有尺寸 | h9(IT7)⑤④ | |||||
軸孔公差帶及其與軸承的配合
通用軸承的常用公差帶

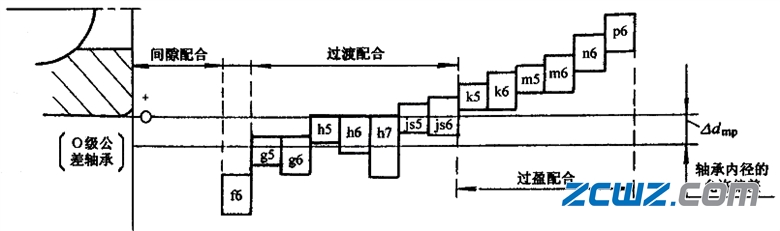

a) 通用軸承軸承與軸配合的常用公差帶

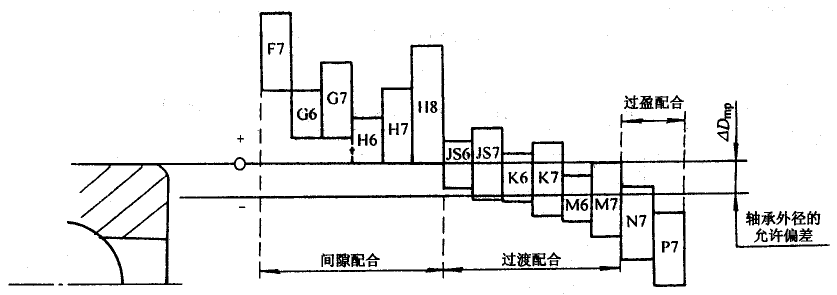

b) 通用軸承軸承與外殼孔配合常用公差帶
關節軸承的常用公差帶

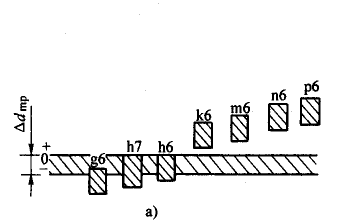

關節軸承與軸配合常用公差帶
注：Δdmp為軸承內圈單一平面平均內徑的偏差。

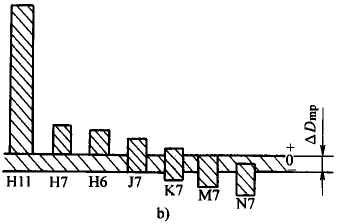

b)關節軸承與外殼孔配合常用公差帶
注：ΔDmp為軸承外圈單一平面平均外徑的偏差。
向心軸承和外殼孔的配合、孔公差帶代號
①并列公差帶隨尺寸的增大從左至右選擇，對旋轉精度有較高要求時，可相應提高一個公差等級。
②不適用于剖分式外殼。
| 載荷狀態 | 其他狀況 | 公差帶① | |||
|---|---|---|---|---|---|
| 說明 | 舉例 | 球軸承 | 滾子軸承 | ||
| 固定的外圈載荷 | 一般機械、鐵路機車車輛軸箱、電動機、泵、曲軸主軸承 | 輕、正常重 | 軸向易移動，可采用剖分式外殼 | H7、G7② | |
| 沖擊 | 軸向能移動，可采用整體或剖分式外殼 | J7、Js7 | |||
| 擺動載荷 | 輕、正常 | ||||
| 正常、重 | 軸向不移動，采用整體式外殼 | K7 | |||
| 沖擊 | M7 | ||||
| 旋轉的外圈載荷 | 張緊滑輪、輪轂軸承 | 輕 | J7 | K7 | |
| 正常 | K7、M7 | M7、N7 | |||
| 重 | — | N7、P7 | |||
推力軸承和軸的配合、軸公差帶代號
①要求較小過盈時，可分別用j6、k6、m6代替k6、m6、n6。
②也包括推力圓錐滾子軸承、推力角接觸球軸承。
| 載荷狀態 | 推力球和推力滾子軸承 | 推力調心滾子軸承② | 公差帶 | |
|---|---|---|---|---|
| 軸承公稱內徑/mm | ||||
| 僅有軸向載荷 | 所有尺寸 | j6、js6 | ||
| 固定的軸圈載荷 | 徑向和軸向聯合載荷 | — — | ≤250 ＞250 | j6 js6 |
| 旋轉的軸圈載荷或擺動載荷 | — — — | ≤200 ＞200～400 ＞400 | k6① m6 n6 | |
推力軸承軸的配合、孔公差帶代號
| 載荷狀態 | 軸承類型 | 公差帶 | 備注 | |
|---|---|---|---|---|
| 僅有軸向載荷 | 推力球軸承 | H8 | ||
| 推力圓柱、圓錐滾子軸承 | H7 | |||
| 推力調心滾子軸承 | 外殼孔與座圈間間隙為0.001D(D為軸承公稱外徑) | |||
| 固定的座圈載荷 | 徑向和軸向聯合載荷 | 推力角接觸球軸承、推力調心滾子軸承、推力圓錐滾子軸承 | H7 | |
| 旋轉的座圈載荷或擺動載荷 | K7 | 普通使用條件 | ||
| M7 | 有較大徑向載荷時 | |||
關節軸承與軸配合的公差帶代號
注：內圈采用h6和h7配合時，軸頸需淬硬。
| 工作條件 | 公差帶 | ||
|---|---|---|---|
| 套圈滑動接觸表面類型 | |||
| 非自潤滑 | 自潤滑 | ||
| 向心關節軸承 | 各種載荷，浮動支承 | h6,h7 | h6,g6 |
| 各種載荷，固定支承 | m6 | k6 | |
| 角接觸關節軸承 | 各種載荷 | m6,n6 | m6 |
| 推力關節軸承 | |||
| 桿端關節軸承 | 不定向載荷 | n6,p6 | m6,n6 |
| 一般條件 | h6,h7 | h6,g6 | |
關節軸承與外殼孔配合的公差帶代號
| 工作條件 | 公差帶 | |||
|---|---|---|---|---|
| 套圈滑動接觸表面類型 | ||||
| 非自潤滑 | 自潤滑 | |||
| 向心關節軸承 | 輕載荷 | 浮動支承 | H6，H7 | H7 |
| 重載荷 | 固定支承 | M7 | K7 | |
| 輕合金外殼孔 | N7 | M7 | ||
| 角接觸關節軸承 | 各種載荷 | 浮動支承 | J7 | J7 |
| 固定支承 | M7 | M7 | ||
| 推力關節軸承 | 純軸向載荷 | H11 | H11 | |
| 聯合載荷 | J7 | J7 | ||
