滾動軸承組合結構(兩端固定支承)

結 構 舉 例	特 點

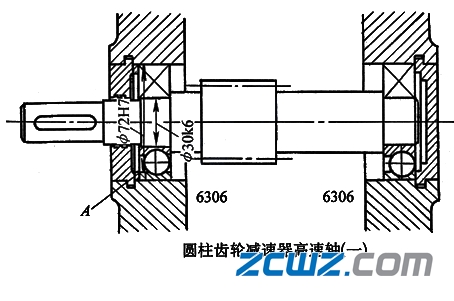

兩 端 固 定 支 承		兩端均選用深溝球軸承6306，兩軸承的外圈均靠端蓋作軸向固定，在左端外圈與端蓋間放置調整墊片A，并保證有0.25～0.5mm的軸向間隙，以補償軸的熱伸長量。采用油溝密封。適于中速輕載，軸較短，且工作溫度變化不大，環(huán)境清潔干燥處

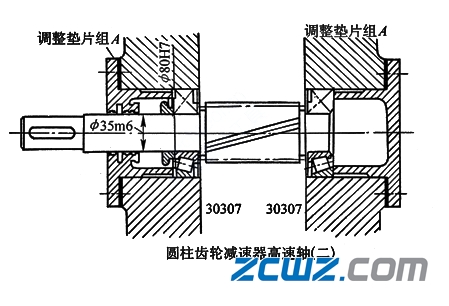

		兩端均選用圓錐滾子軸承30307，外圈窄端面相對安裝，兩端以端蓋固定，利用調整墊片組A的厚度控制軸向游隙，以補償熱伸長

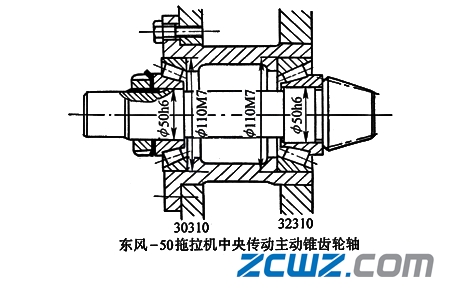

		兩端分別選用圓錐滾子軸承30310和32310，外圈寬端面相對安裝。用鎖緊螺母實現(xiàn)軸向預緊。支承剛度好，可保證圓錐齒輪的正確嚙合，不需補償軸的熱伸長

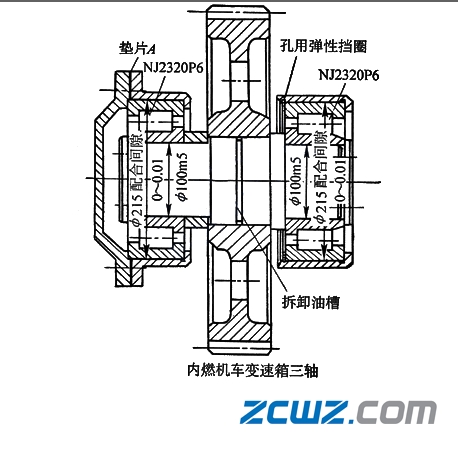

		兩端均選用內圈帶單擋邊的圓柱滾子軸承NJ2320P6，兩軸承的內外圈均軸向固定?？赏ㄟ^調整左端的墊片組A，使外圈與端蓋問保留小量軸向間隙，以補償軸的熱伸長

滾動軸承組合結構(固定-游動支承)

結 構 舉 例	特 點
固定-游動支承		固定端選用兩個單列圓錐滾子軸承31109，外圈寬端面相對安裝。游動端選用圓柱滾子軸承NUP307，外圈與外殼孔為間隙配合，可補償軸的熱伸長。固定端兩個圓錐滾子軸承可預緊安裝，故支承剛性好。固定端采用套杯安裝，圓錐齒輪的嚙合位置易保證

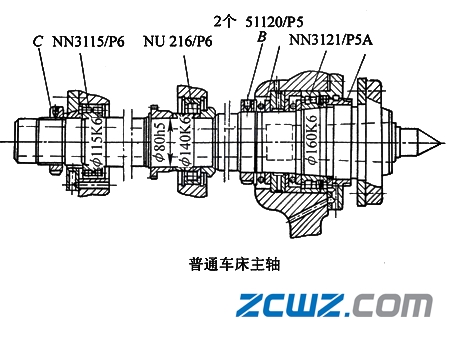

		前支承為固定端，由雙列圓柱滾子軸承NN3121/P5和兩個推力球軸承51120/P5組成。前者內孔為錐孔，可實現(xiàn)徑向預緊和調整徑向游隙，后者可承受雙向軸向載荷。中央支承選用圓柱滾子軸承NU216/P6、后支承選用雙列圓柱滾子軸承NN3115/P6，均用以承受徑向載荷，并以滾子相對外圈的軸向移動，補償熱伸長

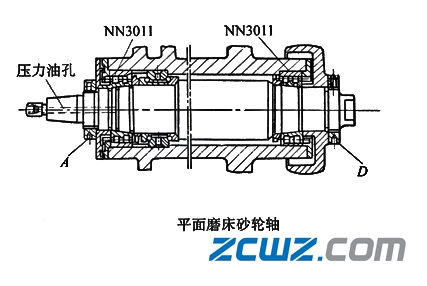

		前支承為固定端，用雙列圓柱滾子軸承和雙向角接觸推力球軸承組成，可承受雙向軸向載荷。后支承為游動端，選用NN3011/P4軸承利用滾子與外圈的軸向移動補償軸的熱膨脹

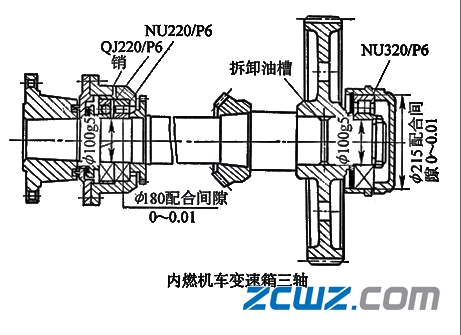

		左端為固定端，由圓柱滾子軸承NU220/P6和四點接觸球軸承QJ220/P6組成。前者承受徑向載荷，后者與外殼孔不接觸，僅承受雙向軸向載荷。右端為游動端，選用圓柱滾子軸承NU320/P6承受徑向載荷，利用滾子與內圈的軸向移動補償軸的熱伸長
		固定端選用內圈帶單擋邊并帶平擋圈的圓柱滾子軸承NUP2358/P6，其他支承均為游動支承，選用圓柱滾子軸承N2358/P6，利用滾子相對外圈的軸向移動補償軸的熱伸長

滾動軸承組合結構(兩端游動支承)

結 構 舉 例	特 點

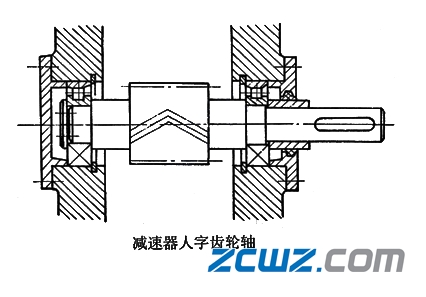

兩 端 游 動 支 承		因螺旋角在加工中不易做到左右完全相等。為使人字齒輪正確嚙合，工作中要求軸能左右移動，以免齒輪卡死，故采用兩端游動支承。選用外圈無擋邊的圓柱滾子軸承，內外圈均軸向固定，滾子相對外圈可軸向移動

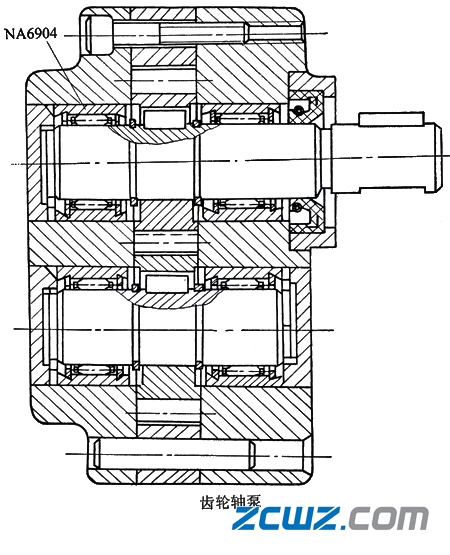

		兩端均采用無內圈滾針軸承作游動支承，軸向定位靠齒輪端面
