我國軸承企業雖然數量眾多，但由于受到資金、技術、人力資源、研發力量等方面的限制，企業規模普遍比較小，市場競爭也主要體現在中低端產品市場層面。同時，與世界軸承工業強國相比，我國軸承行業還存在不小的差距，主要表現為高精度、高技術含量、高附加值、長壽命產品的比例普遍偏低、產品的穩定性和創新性有待進一步改進等方面。

然而面對質量、成本、交期、創新、管理的全方位的競爭格局，像大連冶金軸承這樣有實力的企業不斷加大各方面的投入，如引進國外先進的生產技術和設備進行技術改造，加大對生產設備、檢測設備、生產線的研發投入；加強對員工的培訓；引進高水平的科研人員，使軸承產品在質量上接近或達到國際先進水平，躋身于高端軸承生產企業行列。

下文將以大連冶金軸承PLM系統為例，剖析企業通過數字化設計、流程管理、電子化圖紙等信息化應用實現華麗轉型。

一、背景分析

1、軸承行業典型特征

• 軸承設計特點：產品設計分為改型設計和新產品開發，對標準軸承大部分為改型設計，非標軸承均為新產品開發；
• 工藝、工裝設計特點：工藝工裝設計依托設計數據，根據留量標準、工序間技術條件等作為設計依據進行設計；
• 研發周期：標準軸承改型設計1個月左右，非標軸承三個月左右；
• 生產模式：大批量、多品種生產，多根據訂單進行生產。

2、大連冶金軸承的業務需求

二、解決方案

首先，通過兩個視頻來看看PLM如何將復雜的軸承設計變成了數字與數字的組合“游戲”？

1、軸承數字化設計

軸承行業的設計類基本數據

軸承行業設計數據數字化流程

2、軸承工藝數字化設計

軸承行業工藝工裝基本數據

軸承工藝工裝數字化流程

下面將通過軸承參數化設計系統，重點介紹參數化設計如何提升軸承產品設計質量和效率、縮短交貨周期？

3、軸承參數化設計系統

軸承向導式參數化設計系統，通過自定義軸承的設計參數、標準表、公式、模板等基礎數據，在向導中自動調用參數、查表、計算，最后輸出軸承設計總圖、比例圖、設計計算稿和各零件圖。

設計基礎數據維護：通過維護設計標準庫及設計參數，作為設計知識以供系統調用。通過維護軸承零組件，實現軸承自動調用BOM結構。

基礎數據：包括子類別、零部件、設計參數，比例圖模板、裝配圖模板、BOM結構等。其中設計參數維護包括參數所屬類型、計算公式、查表函數、使用條件等的維護等。

軸承設計基礎數據的維護

軸承設計標準庫的維護

維護好設計基礎數據和設計標準庫之后，在系統內發起軸承設計向導，即可調用對應參數及模板。

輕松四個步驟完成軸承精準設計：

1零部件特性——2外形尺寸——3計算——4出圖

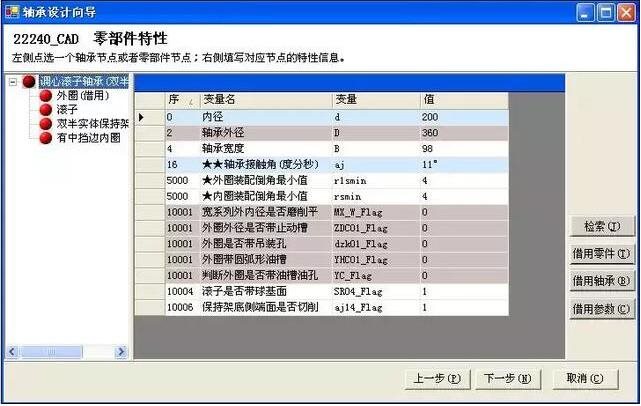

向導式設計第一步：零部件特性

系統根據維護好的基礎數據自動調用其BOM結構，通過輸入某一尺寸值，點擊“檢索”按鈕即可自動計算出其他參數數值。同時在該界面下可借用已設計完成的軸承零件和參數，實現歷史知識的重用，有效提高設計效率。

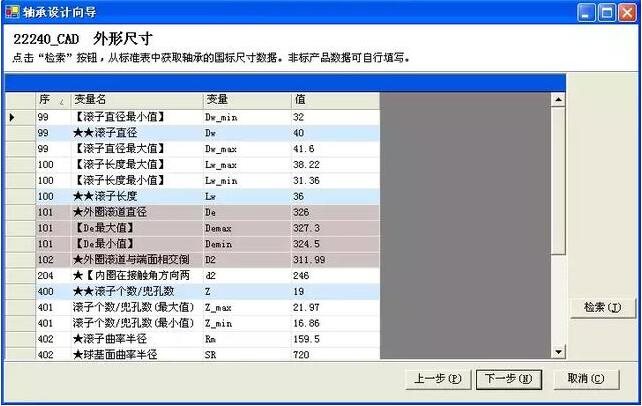

向導式設計第二步:外形尺寸

點擊界面中的“檢索”按鈕，所有軸承尺寸相關的參數數值被自動檢索出來。設計者根據經驗微調某參數數值，重新點擊“檢索”按鈕，系統將按新輸入的數值重新計算。

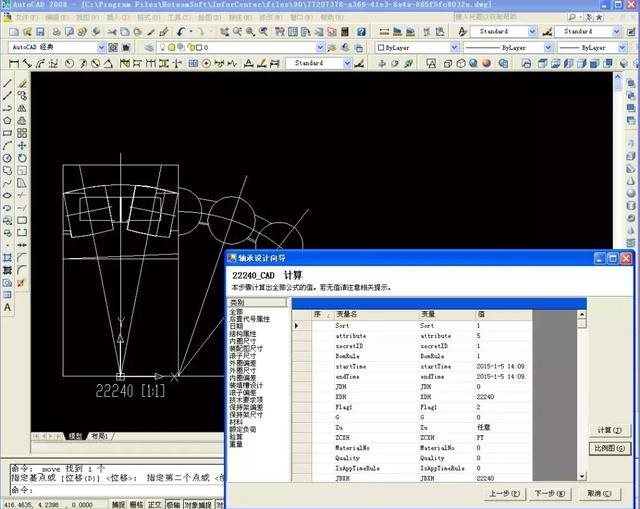

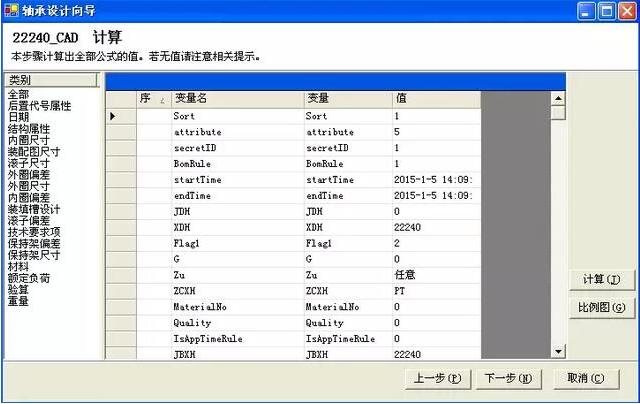

向導式設計第三步：計算

計算界面顯示所有類別參數，設計者可以點擊頁面“類別”查看或微調對應類別參數，確認無誤后點擊“計算”按鈕，系統將重算所有參數，并優化設計數據。

通過“比例圖”中的按鈕，可以查看該軸承的比例圖，并判斷設計是否合理。對不合理的可調整參數數值，直到比例圖合理為止。

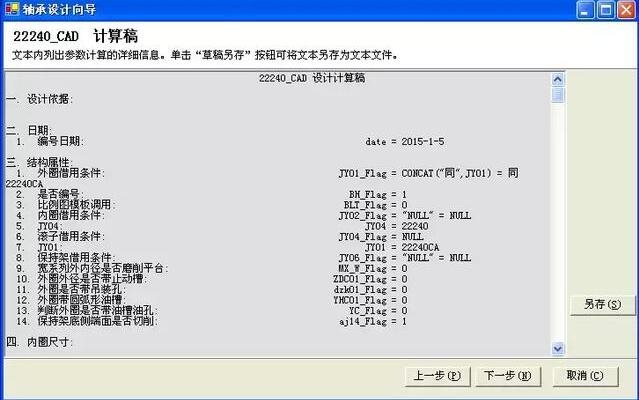

計算稿生成

比例圖驗證完成后，系統自動生成軸承設計計算稿，儲存和記錄了本次軸承設計的所有計算公式及參數詳細內容。設計者可直觀查看軸承設計的計算過程。

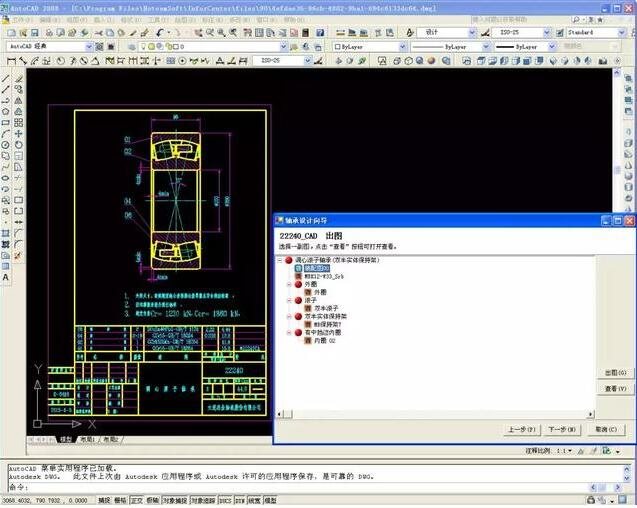

向導式設計第四步：出圖

根據參數計算結果自動生成軸承設計的所有裝配圖、零部件圖、比例圖。生成的所有圖紙、計算稿及軸承BOM結構儲存于系統中，方便查詢和調用。

出圖界面

4、小結

軸承參數化設計系統，現已錄入7類軸承以及軸承附件等設計基礎數據，累計設計了1000多套數據精準的軸承圖紙。軸承參數化設計系統可以實現快速、精確、優化的軸承設計，設計數據的共享，設計知識的積累和重用，縮短了軸承產品的開發周期，增強了企業的核心競爭力。

三、應用價值

• 軸承改型設計由“一周左右”縮短至“2小時左右”。
• 軸承新產品研發周期，由 “一個月左右”縮短至5天內。
• 系統留存設計過程和設計經驗，方便查閱學習和重用。
• 統一平臺管理圖文檔，保證版本版次和權限，圖紙快捷查閱。
• 規范流程審批，電子審簽效率提升3-4倍。
• 圖紙自動推送下發，保證圖紙精確無誤，每年節省耗材近萬元。
• 原來MES系統孤立，需要2人手工錄入數據，費時且易出錯。現在通過MES集成，可以自動匯總工藝數據下發到MES系統，保證數據準確性。

軸承業務應用拓展：

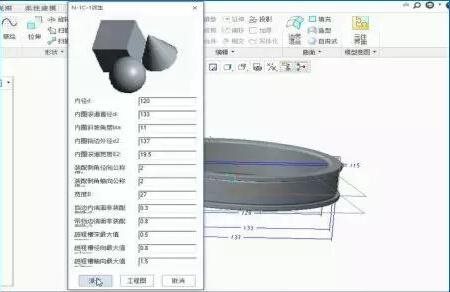

1、軸承三維參數化應用

2、軸承快速報價系統
