上渝精機軸承是當代機械設備中一種重要零部件。軸承種類繁多，其中較為常見的一種為滾動軸承。
滾動軸承是將運轉的軸與軸座之間的滑動摩擦變?yōu)闈L動摩擦，從而減少摩擦損失的一種精密的機械元件。

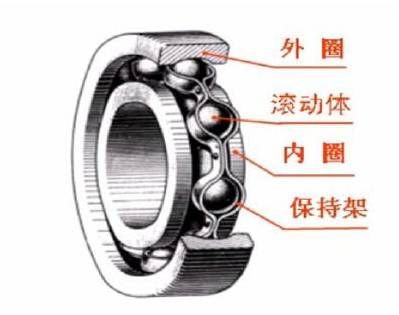

它的結構是這樣子的
▌ 內圈：與軸相配合并與軸一起旋轉；
▌ 外圈：與軸承座相配合，起支撐作用；
▌ 滾動體：借助于保持架均勻的將滾動體分布在內圈和外圈之間，其形狀大小和數量直接影響著滾動軸承的使用性能和壽命；
▌ 保持架：使?jié)L動體均勻分布，引導滾動體旋轉起潤滑作用。
那么機械制圖是怎么繪出這些形態各異的滾動軸承的呢？快拿出小本本來記一記吧~

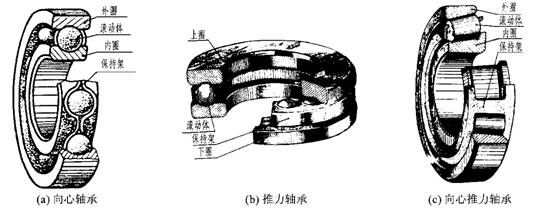

滾動軸承按承受載荷的方向可分為三類：
（1）向心軸承 主要承受徑向載荷，如深溝球軸承。
（2）推力軸承 僅能承受軸向載荷，如推力球軸承。
（3）向心推力軸承 能同時承受徑向載荷和軸向載荷，如圓錐滾子軸承。
滾動軸承應按GB/T 4459.7—1998中的規定繪制，即在裝配圖中，當不需要確切地表示滾動軸承的形狀和結構時，可采用簡化畫法和規定畫法來繪制。
簡化畫法又可采用通用畫法或特征畫法來表示。

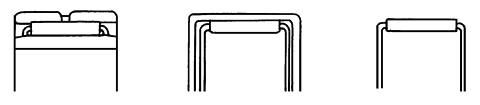

滾動軸承的通用畫法

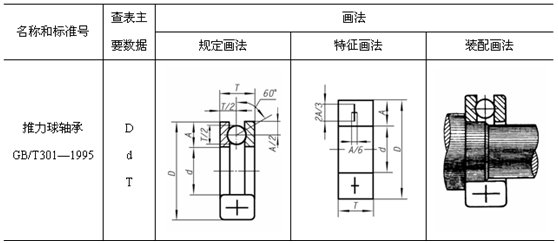

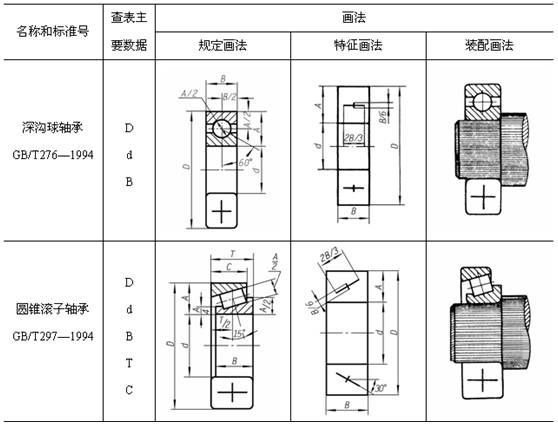

三類滾動軸承的規定畫法

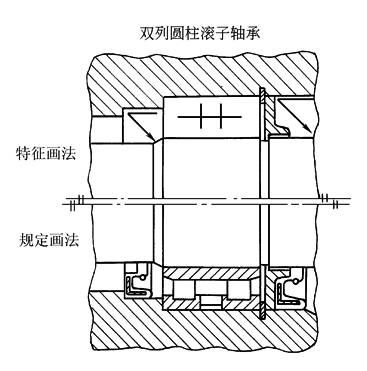

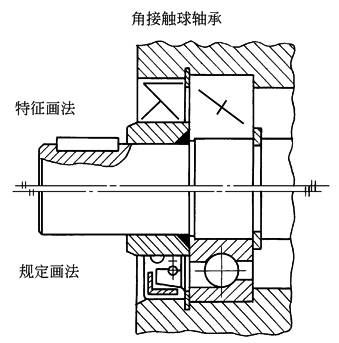

滾動軸承的特征畫法及規定畫法 | |||
特 征 畫 法 | 規 定 畫 法 | ||
在剖視圖中，如需較形象地表示滾動軸承的結構特征時，可采用表中所示在矩形線框內畫出其結構特征要素符號的方法表示 表滾動軸承的通用畫法中圖4～圖7的規定也適用于特征畫法。特征畫法應繪在軸的兩側 | 必要時，在滾動軸承的產品圖樣、產品樣本、用戶手冊和使用說明書中可采用表中的規定畫法繪制。規定畫法一般繪制在軸的一側，另一側按通用畫法繪制 | ||
| 球 軸 承 | 滾 子 軸 承 | |
GB/T 276 |
GB/T 283 | ||
|
|
GB/T 285 | |
| |||
|
GB/T 281 |
GB/T 288 | |
|
GB/T 292 |
GB/T 297 | |
|
GB/T 294 (三點接觸) | ||
|
GB/T 294 (四點接觸) | ||
|
GB/T 296 | ||
|
|
GB/T 299 | |
|
| ||
|
GB/T 5801 JB/T 3588 GB/T 290 JB/T 7918 | ||
|
GB/T 5801 GB/T 5801 JB/T 7918 | ||
|
GB/T 6445.1 | ||
|
JB 3123 | ||
|
JB 3123 | ||
|
JB 3122 | ||
|
GB/T 16643 | ||
| 球 軸 承 | 滾 子 軸 承 | |
GB/T 301 |
| ||
|
GB/T 301 | ||
|
JB/T 6362 | ||
|
GB/T 301 | ||
|
GB/T 301 | ||
|
GB/T 5859 | ||
滾動 軸承 軸線 垂直 于投 影面 的特 征畫 |
| 在垂直于滾動軸承軸線上的投影面的視圖上，無論滾動體的形狀(球、柱、針等)及尺寸如何，均可按本圖的方法繪制 | |
|
|
