一、軸承配置形式

軸承的配置形式是兩個向心軸承對稱布置，可承受純徑向載荷的軸，也可承受徑向載荷和軸向載荷聯合作用的軸，軸承的配置形式主要有分為三種，分別為：背對背，面對面和串聯。

1、背對背

載荷作用中心處于軸承中心線之外。

特點及應用：支點間跨距較大,懸臂長度較小，故懸臂端剛性較大,當軸受熱伸長時，軸承游隙增大,軸承不會卡死破壞。對于背對背排列的圓錐滾子軸承支承結構，其游隙變化如下：

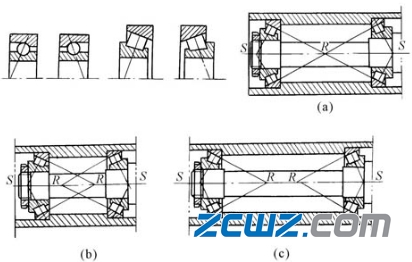

(1)外滾道錐尖重合時(圖a),軸向膨脹量和徑向膨脹量基本平衡，預調游隙保持不變

(2) 外滾道錐尖交錯時(圖b),徑向膨脹量大于軸向膨脹量，工作游隙減小

(3)外滾道錐尖不相交時(圖c),軸向膨脹量大于徑向膨脹量，工作游隙增大。如果采用預緊安裝,當軸受熱伸長時,預緊量將減小

2、面對面

載荷作用中心處于軸承中心線之內。

特點及應用：結構簡單，裝拆方便，當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此要特別注意軸承游隙的調整。

3、串聯：

載荷作用中心處于軸承中心線同一側。

特點及應用：適合于軸向載荷大，需多個軸承聯合承擔的情況。

二、軸承支承結構形式

1、兩端固定支承：指兩個支承端各限制一個方向的軸向位移的支承。

特點及應用：

1）承受純徑向載荷或軸向載荷較小的聯合載荷作用的軸。一般采用向心型軸承組成兩端固定支承，并在其中一個支承端，使軸承外圈與外殼孔間采用較松的配合，同時在外圈與端蓋間留出適當空隙，以適應軸的受熱伸長。

2）承受徑向和軸向載荷聯合作用的軸。多采用角接觸型軸承面對面或者背對背排列組成兩端固定支承。這種支承可通過調整某個軸承套圈的軸向定位，使軸承達到所要求的游隙或預緊量，所以特別適合與旋轉精度要求高的機械。

2、固定游動支承：指在軸的一個支承端使軸承與軸及外殼孔的位置相對固定，以實現軸向定位，另一端軸承與軸或外殼可相對移動。

特點及應用：運轉精度高，對各種工作條件的適應性強，因此在各種機床主軸、工作溫度較高的蝸桿軸及跨距較大的長軸支承中得到廣泛應用軸的軸向定位精度取決于固定端軸承的軸向游隙大小。因此用一對角接觸球軸承或圓錐滾子軸承組成的固定端的軸向定位精度，比如用一套深溝球軸承的高

固定端軸承通常選用:

(1)受徑向載荷和一定的軸向載荷——深溝球軸承；

(2)受徑向載荷和雙向軸向載荷——對角接觸球軸承或圓錐滾子軸承；

(3)分別受徑向載荷和軸向載荷——向心軸承與推力軸承組合，或不同類型角接觸軸承組合。

3、兩端游動支承：指兩個支承端的軸承對軸都不作精確的軸向定位。

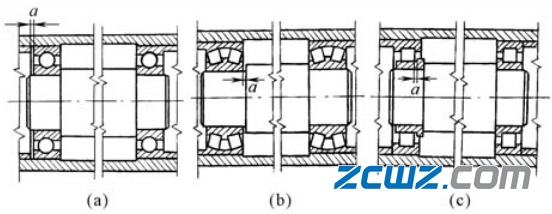

特點及應用：圖a，工作中，即使處于不利的發熱狀態，軸承也不會被卡死；圖b，常用于軸的位置已由其他零件限定的場合，如人字齒輪軸承支承；圖c幾乎所有不需要調整的軸承，均可作游動支承。角接觸球軸承不宜作游動支承。
