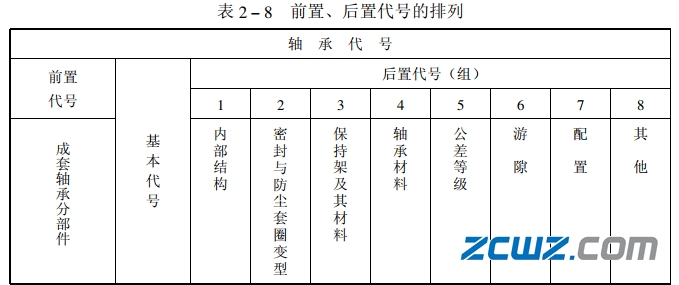

上渝精機前置、后置代號是軸承在結構形狀、尺寸、公差、技術要求等有改變時，在其基本代號左右添加的補充代號。其排列見表2-8。
1.前置代號
前置代號用字母表示，代號及其含義見表2-9
表2-9前置代號
代號 | 含義 | 示例 | ||
新標準 | 舊標準 | 新標準 | 舊標準 | |
L |
--
| 可分離軸承的可分離內圈或外圈 | 可分離軸承的可分離內圈或外圈 | -- |
R | 不帶可分離內圈或外圈的軸承（滾針軸承僅適用于NA型) | 不帶可分離內圈或外圈的軸承（滾針軸承僅適用于NA型) | 292207 6354904 | |
K | 滾子和保持架組件 | 滾子和保持架組件 | 309707 | |
WS | -- | 推力圓柱滾子軸承軸圈 | 推力圓柱滾子軸承軸圈 | -- |
GS | -- | 推力圓柱滾子軸承座圈 | 推力圓柱滾子軸承座圈 | -- |
2.后置代號
后置代號用字母（或加數字）表示。
(1）后置代號的編制規則
1）后置代號置于基本代號的右邊并與基本代號空半個漢字距（代號中有符號"_”、“/”除外)。當改變項目多，具有多組后置代號，按表2-8所列從左至右的順序排列;
2）改變4組（含4組)以后的內容，則在其代號前用“”與前面代號隔開（例:6205- 2Z/P6、22308/P63);
3）改變內容為第4組后的兩組時，當前組與后組代號中的數字或文字表示含義可能混淆時，兩代號間空半個漢字距(例:6208/P63 V1)。

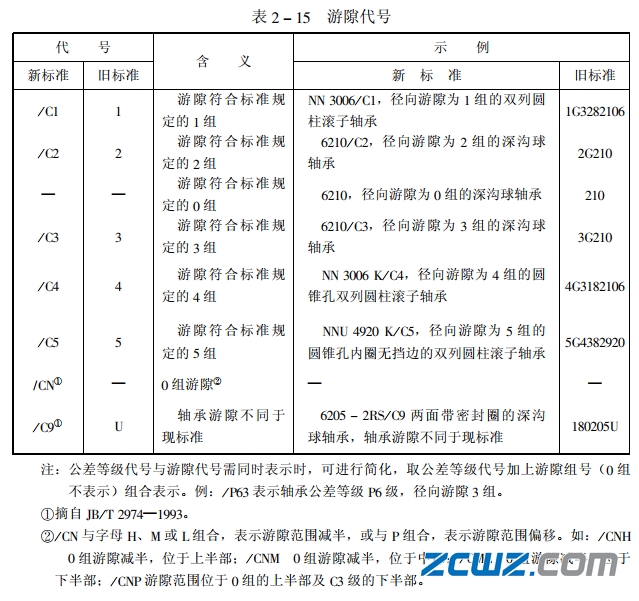

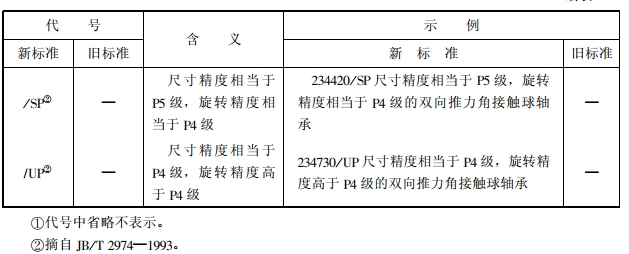

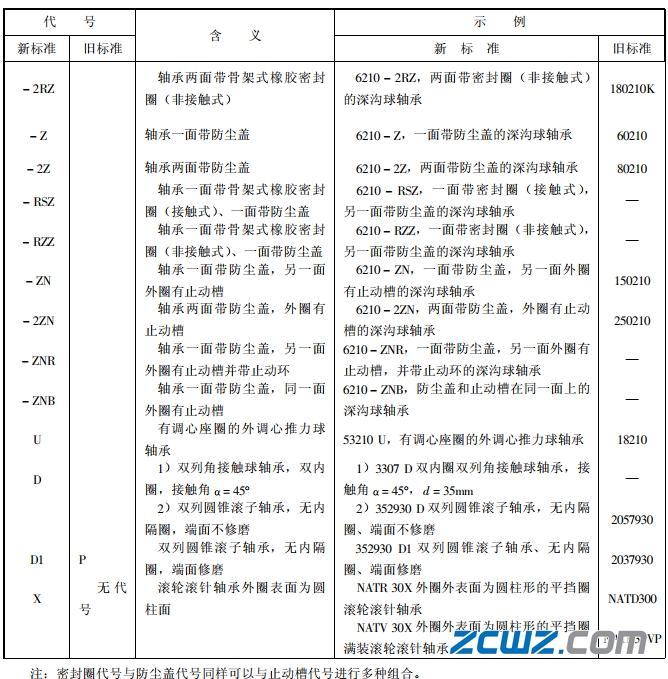

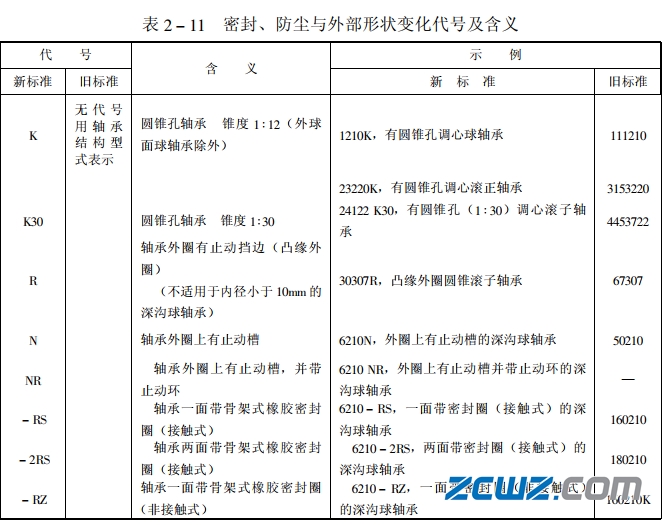

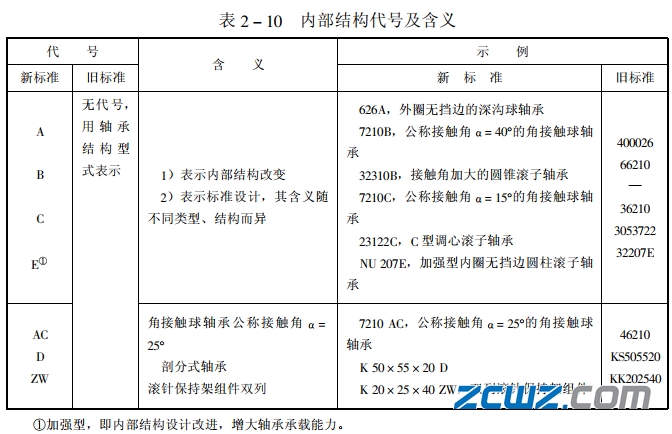

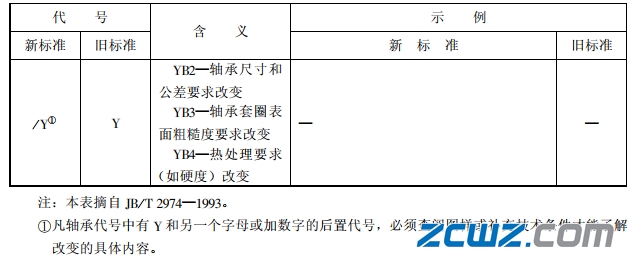

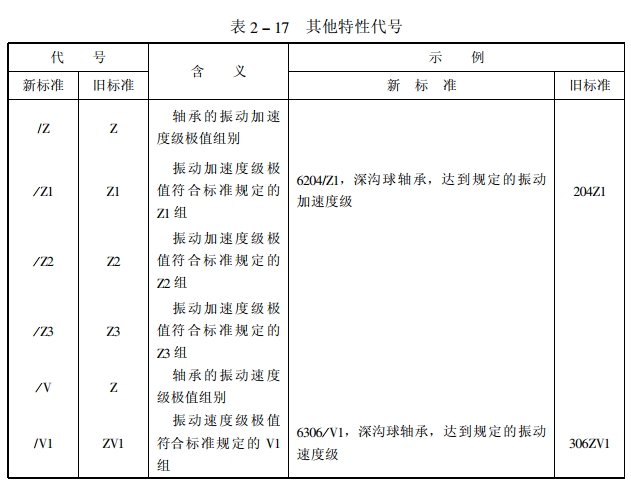

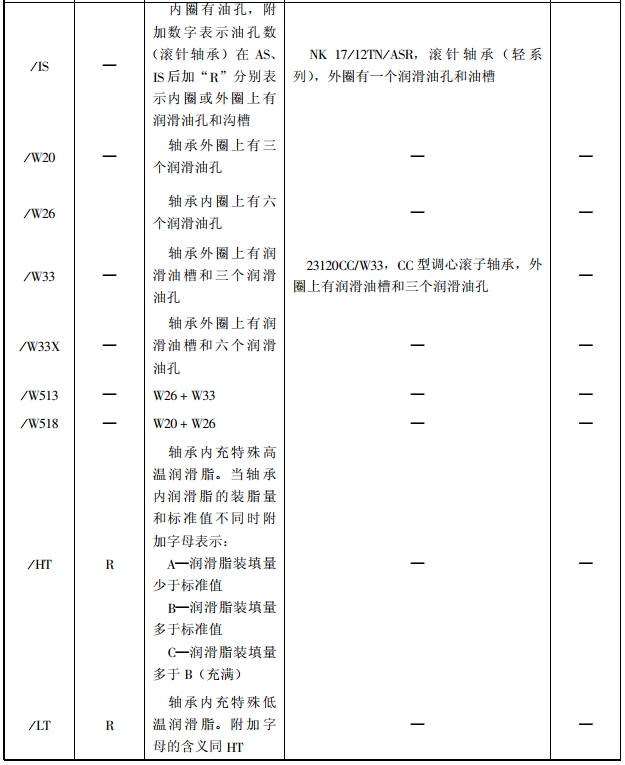

(2）后置代號及含義（表2-10~2- 17)
表2-12 保持架結構、材料改變的代號及含義
類 別 | 代號 | 含義 | |
新標準 | 舊標準 | ||
保持架材料 | F F1 F2 F3 F4 Q Q1 Q2 Q3 Q4 M L L1 L2 T TH TN TN1 TN2 TN3 TN4 TN5 J Y SZ | W W1 W W2 W3 Q Q Q1 Q2 -- H L L L1 J -- A A A1 A2 A3 A4 F F D |
鋼、球墨鑄鐵或粉末冶金實體保持架 碳鋼 石墨鋼 球墨鑄鐵 粉末冶金 青銅實體保持架 鋁鐵錳青銅 硅鐵鋅青銅 硅鎳青銅 鋁青銅 黃銅實體保持架 輕合金實體保持架 LY11CZ LY12CZ 酚醛層布管實體保持架 玻璃纖維增強酚醛樹脂保持架（筐形) 工程塑料模注保持架 尼龍 聚砜 聚酰亞胺 聚碳酸酯 聚甲醛 鋼板沖壓保持架 銅板沖壓保持架 保持架由彈簧絲或彈簧制造
|
保持架結構型式及表面處理 | H W R E D D1 D2 C A B P | -- -- -- -- -- -- -- Y -- -- -- | 自鎖兜孔保持架 焊接保持架 鉚接保持架（用于大型軸承) 磷化處理保持架 碳氮共滲保持架 滲碳保持架 滲氮保持架 有鍍層的保持架（C1————鍍銀) 外圈引導 內圈引導 由內圈或外圈引導的拉孔或沖孔的窗形保持架
|
S V | -- ① |
引導面有潤滑槽 滿裝滾動體（無保持架) | |
