本文主要講解滾動軸承的在機械圖紙中的畫法以及標記。

1 滾動軸承的畫法

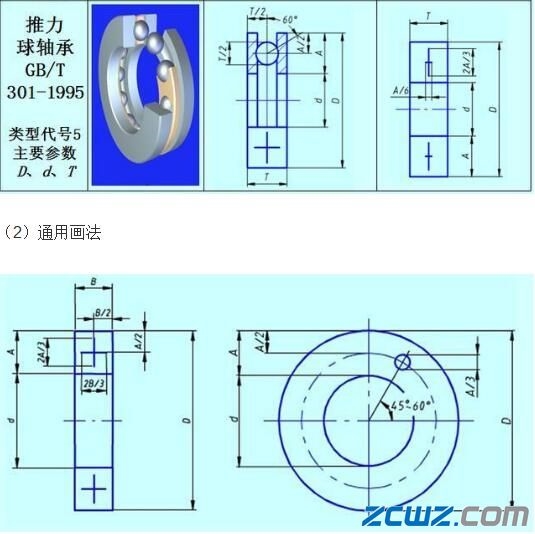

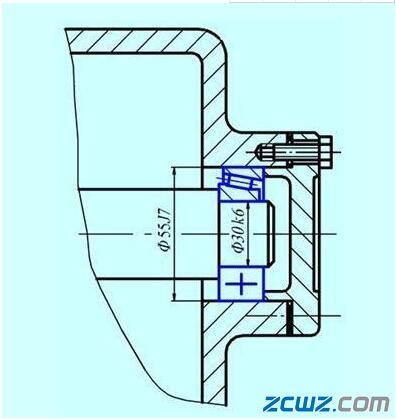

滾動軸承的畫法包括規定畫法、特征畫法、通用畫法。

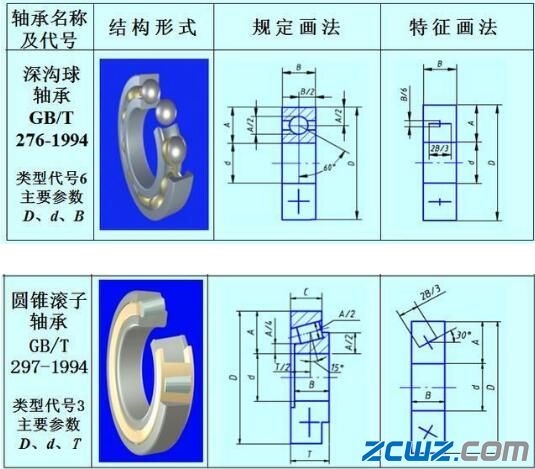

（1）規定畫法和特征畫法

2 滾動軸承的標記

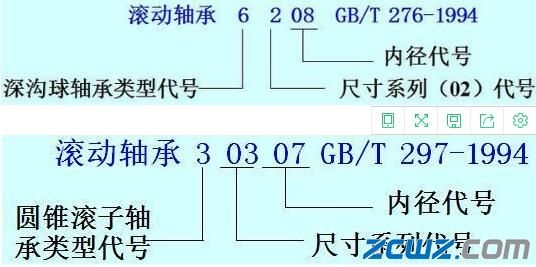

滾動軸承的標記由名稱、代號和標準編號三部分組成。軸承的代號有基本代號和補充代號，基本代號（滾針軸承除外）由軸承類型代號、尺寸系列代號、內徑代號三部分組成。下為滾動軸承的標記示例。

代號用于表征滾動軸承的結構、尺寸、類型、精度等，由GB/T272規定。 滾動軸承的代號較為復雜，詳情請參閱相關標準，本文只做簡要介紹。

滾動軸承代號構成：

基本代號——表示軸承的類型與尺寸等主要特征。

后置代號——表示軸承的精度與材料的特征。

前置代號——表示軸承的分部件。

（1）內徑代號

內徑代號×5=內徑，如：08表示軸承內徑d=5×08=40mm。特殊情況如下。

（2）尺寸系列代號：（4）內部結構代號用字母緊跟著基本代號表示，如接觸角為15°、25°、40°的角接觸球軸承分別用C、AC、B表示內部結構的不同。

（5）公差等級代號：公差分2、4、5 、6(6x)、 0級，共五個級別 ，從高到底，以/P2 、/P4、 /P5、 /P6(/P6x)表示，0級不標注。

（6）游隙代號：游隙從小到大，分1 、2、 0 、3 、4 、5共六個組別，以/C1 、/C2、 /C3 、/C4 、/C5表示，0組不標注。

（7）軸承代號示例

6308：6─深溝球軸承，3─中系列，08 ─內徑d=40mm， 公差等級為0級，游隙組為0組；

N105/P5：N─圓柱滾子軸承，1─特輕系列，05─內徑d=25mm，公差等級為5級，游隙組為0組；

7214AC/P4：7─角接觸球軸承，2─輕系列，14─內徑d=70mm，公差等級為4級，游隙組為0組，公稱接觸角α=25°；

30213：3─圓錐滾子軸承，2─輕系列，13─內徑d=65mm，0─正常寬度(0不可省略)，公差等級為0級，游隙組為0組；

6103：6─深溝球軸承，1─特輕系列，03─內徑d=17mm，公差等級為0級，游隙組為0組。

關于軸承的代號較為復雜，詳情請查閱GB/T 272滾動軸承。
