隨著數控機床工作精度和速度等要求日益提高，高精度絲杠軸承在機床行業得到廣泛應用。軸承精度、安裝配合和溫升決定了機床驅動單元的精度,從而影響著機床的加工精度。軸承失效后簡單更換并不能排除再次失效的風險,需要分析失效原因并加以改進,旨在主動改善軸承生命周期,防止由相同原因?qū)е碌脑偈А?/p>

1、絲杠軸承安裝工況

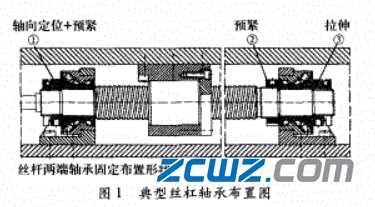

圖1為某機床廠家的絲杠軸承布置圖,具體參數為:絲杠φ40 mm x 10 mm；長度800 mm；立式安裝；承載3000 N。圖中①、③處軸承均為FAG ZKLF3080；②處軸承為FAG ZKLF2575。 軸系溫升未知, 預拉伸量未知。

2、軸承失效情況

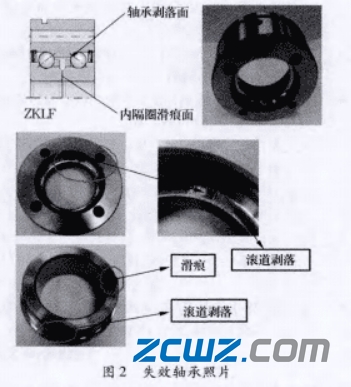

據用戶反映,機床在運行一段時間后軸承出現失效,導致機床不能正常運行。經拆解發現，ZKLF2575軸承外圈內側滾道及內圈外側滾道均產生剝落,且內圈出現滑動痕跡 ,詳細情況如圖2所示。

3、失效原因分析

根據失效絲杠參數,假設溫升為5℃,則因溫升產生的絲杠預拉伸力F為：F=∆lAE/l;∆l=∆Kal。式中∆l為絲杠預拉伸量；A為絲杠軸的藏面積；E為彈性模量，210 GPa；∆K為溫度變化量；a為熱膨脹系數,11.7μm/（m¹·℃¹）。將已知數據代入(1)式經計算得溫升為5℃時產生的力F=15438N。

根據FAG軸承樣本中的軸承承載能力圖,絲杠軸承ZKLF2575的極限承載力約為5500 N,而軸系溫升產生的力達到15438 N,遠大于軸承的極限承載能歷從而導致軸承早期失效。通過分析和計算，失效原因為絲杠在運轉過程中溫升過大，絲杠伸長,增加了軸承的載荷，導致軸承發生失效。

4、總結：

導致絲杠軸承失效的原因是：運轉過程中溫升過高而導致。

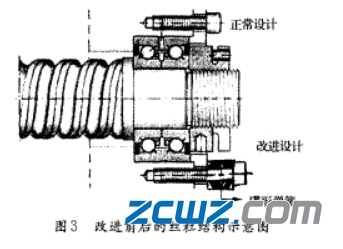

解決方法為：當絲杠軸承出現預載過大的情況時，除了可以通過增加預拉伸量（0.02-0.03mm建議值）來補償外，還可以通過優化結構，增加蝶形彈簧（類似于彈性預緊）來改善升溫對軸承的影響，其結構如圖3所示，目前該結構在很多日系機床上已成功應用。
