一、支撐輥軸承損壞原因分析

連軋機支撐輥軋輥徑向軸承采用圓柱滾子軸承，軋制過程中，作用在工作輥和支撐輥上的軸向力分別由工作輥軸承和支撐輥止推軸承承受，造成支撐輥軸承異常損壞的主要原因就是軸向力過大，引起軸向定位的鎖緊板損壞。

1、軸向力產生原因

普通四輥板帶軋機在理想狀態下，可以認為沒有軸向力的，PC軋機由于輥系交叉，在PC投入過程中本身就會產生一部分軸向力，所以在PC軋機支撐輥選擇上就考慮到了一部分軸向力，另外由于軋機制造和裝配誤差，原料有橫向厚度誤差，軋機使用過程中有關零部件的磨損和變形等一系列因素的作用， 軋機必然會產生軸向力。

2、主要軸向力產生因素

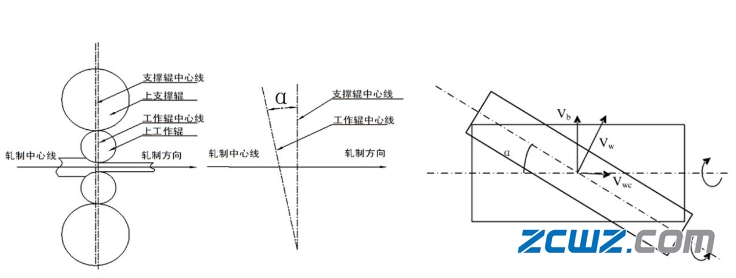

由于軋輥輥系間的偏移距離產生的作用，在軋制過程中，支撐輥總是靠緊入口牌坊的一側，工作輥靠緊出口牌坊的一側。分析現場情況，造成尋找造成支撐輥巨大軸向竄力的原因，發現PC交叉頭位置跑偏，造成工作輥軸線和支撐輥軸線不平行，兩輥軸線產生一定的夾角，如圖1所示。

圖 1

把工作輥的表面線速度沿支撐輥的軸線和軸線垂直方向分解，則所得的分量Vb等于支撐輥表面的線速度Vb，即Vb=Vwcosa =Vb1同時也得到了Vw沿支撐輥軸線的分量Vwc為Vwc=Vwsina。軋制過程中，輥系受到軋制力P的作用，兩輥的接觸面是-條窄帶，在這條窄帶上，兩輥沿支撐輥的軸線有一個相對滑動速度Vwe,根據摩擦理論可知道:支撐輥必定要給工作輥一個與Vwc方向相反的滑動摩擦力的作用，而它本身同時受到了一個與Vwc方向相反的滑動摩擦力的作用，即交叉角產生的軸向力。

3、其它產生軸向力因素

除了由于軸線不平行引起的軸向力以外，以下因素也會產生軸向力：

A)軋輥的錐形造成工作輥和支撐輥兩端角速度不同而使軸線交叉；

B)牌坊與輥?zhàn)难b配；

C)支撐輥油膜軸承摩擦系數加大或兩端油膜軸承潤滑條件不同；

D)萬向軸傾角造成的工作輥軸頭所受水平分力

不過這些力與因輥系軸線交叉所產生的摩擦力相比起作用很小。

二、支撐輥軸承損壞形式舉例說明

1、支撐輥軸承擋圈擦傷卡傷及原因

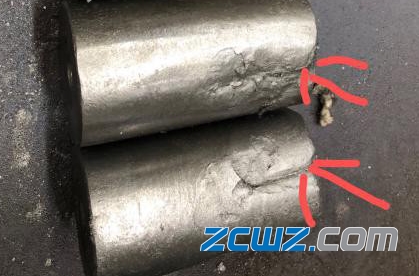

套圈擋邊與滾動體端面的擦傷稱作卡傷，由于滾動體質硬，一般造成擋圈表面粗糙，伴有微小溶敷，內圈表面橫向劃傷(見圖2)。

圖 2

造成擋圈及內圈擦傷卡傷的原因：

(1)擋圈尺寸設計不合理，裝配過程接觸性磕傷；

(2)質硬性異物侵入；

(3)軸承傾斜造成的滾動體偏斜；

(4)滾動體產生滑動。

2、軸承壓痕及磨損原因分析

卡入固體異物或沖擊造成的表面凹坑及安裝時的擦傷形成的脫落組織（見圖3），其在軸承零件之間相對滑動摩擦作用下產生了壓痕及磨損。持續的磨損將使零件尺寸和形狀變化，軸承配合間隙增大，工作表面形貌變壞，從而喪失旋轉精度，使軸承不能正常工作。

圖 3

其主要原因是載荷過大、安裝不良(非直線性)、力矩載荷大、密封情況不良等。

3、支撐輥軸承磨損情況分析

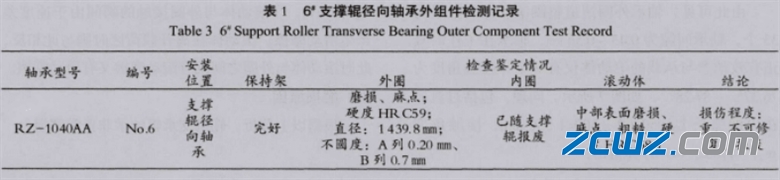

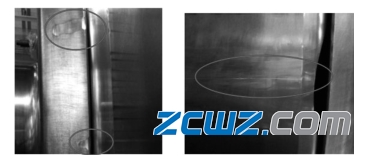

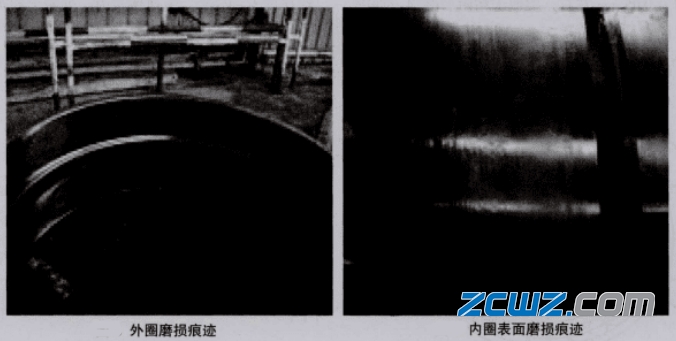

支撐輥軸承每個周期使用運行時間為12~15天，每年在線運行累計時間大約5個月，12~ 16個月進行一次拆檢換油，輪轉載荷區。拆檢后，我們發現該軸承的磨損情況與其他場合使用的軸承磨損規律有較大的差別(見圖4、5)。其中編號為No.6、型號為RZ-1040AA的軸承具有典型性，其拆檢鑒定情況見表1,軸承的不正常磨損，不僅降低了軸承的運動精度，對軋制高精度板材極為不利，也使昂貴的軸承壽命大打折扣。

圖  4

圖 5

這種軋機支撐棍軸承非正常磨損原因主要有兩點：

1）軸承內部游隙偏大導致接觸角減小，工作時參與承載的滾動體數量較少，局部接觸應力過大，軸承的承載能力下降，而破壞油膜，金屬與金屬接觸產生粘附型磨損。

2)游隙偏大導致滾動體在出人載荷區時與外圈滾道接觸不緊密，滾動體未作純滾動，在保持架觸角，提高承載能力，同時減少軸承的磨損。
