如圖1所示，齒輪箱軸承損壞圖照片。傳動齒輪箱是轉向架中故障率較高的零部件之一，其性能直接決定了轉向架的運用性能，某型動車組齒輪箱在運行過程中出現了軸承損壞的故障，就像圖1所示。

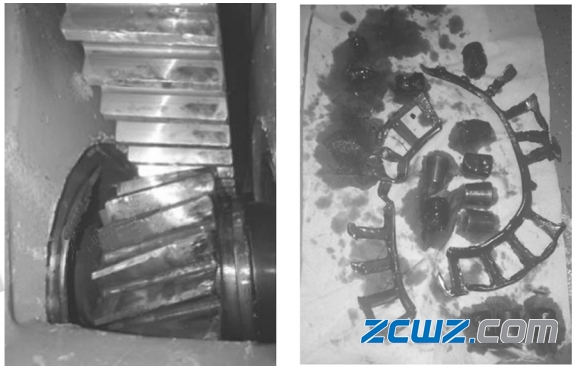

圖1齒輪箱軸承損壞圖

1、齒輪箱結構

為了更好的找出齒輪箱軸承損壞的原因，首先我們要了解下，傳動齒輪箱的結構。齒輪箱主要組成部件包括齒輪箱箱體、密封件、軸承、齒輪、軸承座、接地裝置及吊桿。大齒輪壓裝在車軸上，大齒輪軸承通過大齒輪軸承蓋與齒輪箱體和車軸連接，確保車軸、大齒輪和齒輪箱體相對轉動。小齒輪軸通過軸承、軸承蓋安裝在齒輪箱體中，小齒輪與大齒輪嚙合傳遞動力。齒輪箱吊桿與構架連接。小齒輪軸伸出端通過聯軸節與牽引電機實現柔性連接，將牽引電機的動力傳遞到車軸上，帶動車輛運行。齒輪箱內部結構如圖 2 所示。

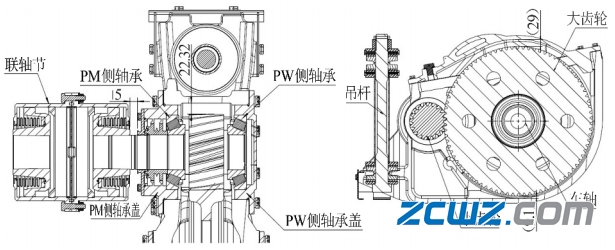

圖2 齒輪箱內部結構示意圖

為降低簧下質量，齒輪箱采用鑄造鋁合金箱體。齒輪和軸承的潤滑均使用黏度等級 75W－90 系列潤滑油，采取大齒輪旋轉帶動的飛濺潤滑方式，設計注油量為中油位 2.5L。大齒輪和小齒輪側的軸承均為圓錐滾子軸承。圓錐滾子軸承采用面對面布置方式，可以滿足徑向、軸向載荷要求，組裝拆卸較為方便，通過調整軸承座與箱體間的調整墊片控制軸承游隙。

2、齒輪箱軸承損壞原因

根據故障齒輪箱現場檢查和拆解檢查情況，判斷齒輪箱軸承破損失效過程為： 齒輪箱運用時，滾子端面與內圈大擋邊間存在滑動摩擦; 潤滑條件不良時，由于滾子大端面與內圈大擋邊間潤滑不充分而導致油膜建立不連續的可能性增大，容易導致滾子與內圈大擋邊燒損失效。根據兩側小軸軸承、小軸破損及運行受力情況，PW 側軸承破壞嚴重，判斷故障過程中 PW 側軸承先失效，后在小軸作用力下，另一側軸承破損。軸承結構如圖 3 所示。

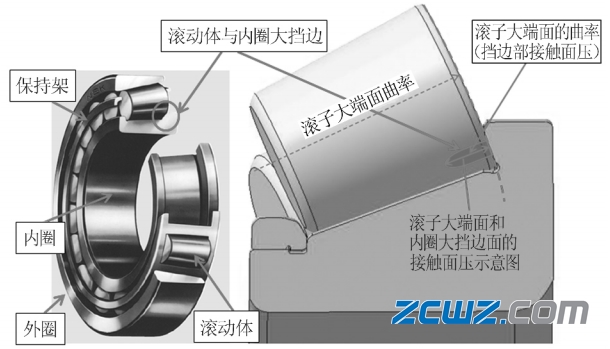

圖3 圓錐滾子軸承示意圖

故障發生時齒輪箱旋轉方向如圖 4 所示。

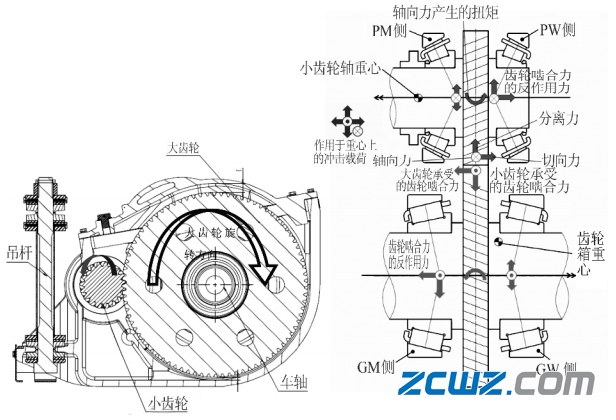

圖4 故障發生時齒輪箱旋轉方向及受力

因齒輪為帶螺旋角斜齒輪，反轉時，小齒輪軸上的嚙合力在水平方向的分力指向車輪側，PW 側軸承受載荷大，滾子大端面與內圈大擋邊接觸。據此從引起齒輪箱小軸軸承破損的機理著手，對可能導致破損的所有因素進行分析、排查，結果如圖5 所示。

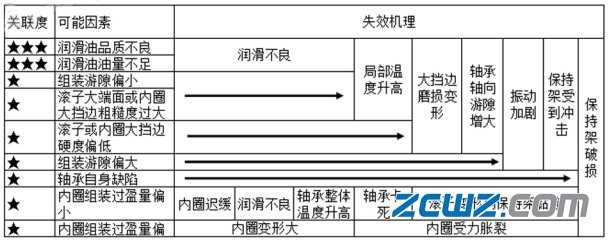

圖5 失效機理和可能因素對應分析表

3、論

對試驗結果進行分析，得出以下結論：

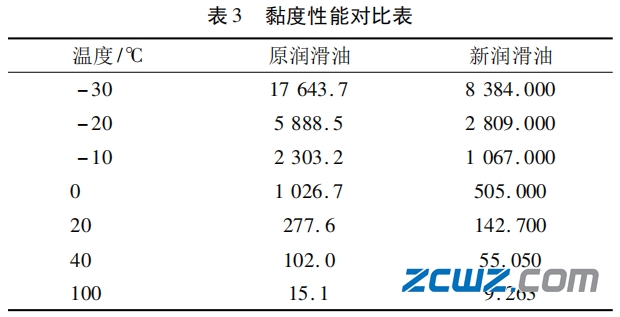

( 1) 在相同的溫度條件下( ≤30 ℃ ) ，新潤滑油的黏度較原潤滑油的黏度低，流動性較好；2 種潤滑油的黏度性能對比如表 3 所示。

( 2) 在相同的試驗條件下，增加潤滑油注油量，明顯改善齒輪箱小軸承潤滑條件；

( 3) 采用原潤滑油，進行故障復現試驗，增大小軸承游隙同樣無法避免小軸承燒損，小軸承游隙并非導致小軸承燒損的主要因素。

試驗驗證表明：在齒輪箱參數不作變更的情況下，更換為低溫性能更好的新潤滑油及增加注油量后，能滿足-25 ℃低溫環境下的正常運用要求。

導致小軸側軸承燒損的原因為低溫環境下小軸承潤滑條件較差，造成軸承滾子大端面與內圈大擋邊間的潤滑油油膜短時不連續、潤滑不良，導致軸承燒損破壞。
