軸承作為電機中的重要部件之一，性能直接會影響到機車的正常運行。當軸承發生碎裂、破損和燒結等故障時則嚴重影響機車的行車安全，因此電機軸承對于機車來說也是非常重要的。下面中華軸承網（簡稱：華軸網）根據對電機軸承的了解，分享下電機軸承常見故障原因以及相應的控制措施。

一、電機軸承常見故障原因

1、軸承本身質量問題

軸承在拆包組裝前就存在問題，如保持架鉚釘有松動、保持架變形有磕碰傷、滾柱或滾道上有劃痕、甚至軸承有銹蝕等現象。因軸承在新造是采用抽查方式，因此存在這些缺陷的個別軸承很有可能當成合格品裝車使用，一旦裝車使用必然會軸承報警。

2、組裝不當導致軸承有磕碰傷

電機軸承組裝時一般采用油壓機將軸承外圈壓入軸承室中，在壓入過程中如果偏壓，容易導致外圈變形，受損傷，更不可采用敲擊的方式將軸承裝入軸承室，軸承內圈和外圈滾柱裝配時，如有偏斜容易在滾柱和滾道面上產生軸向擦痕，從而導致軸承運行時報警。例如：DF11-0293機車陪試時發生一次34位軸承一級沖擊報警，回廠后從唐智軟件分析得出，該位除了發生一次沖擊報警外，還發生了6次單次預警。該車架車更換了3D牽引電機非傳動端的小軸承。

根據拆檢情況分析：

1）軸承內圈滾道面邊緣有等邊三角形的磕碰傷，系組裝時滾柱與內圈滾道面磕碰所致。見圖1所示。

2）軸承內圈有明顯的周向劃痕，系異物進入軸承導致，見圖2。

3、清潔度影響

3.1油脂清潔度

軸承對油脂的清潔度要求很高，如果加入的潤滑油中混有石英砂、鐵屑等顆粒，會在軸承運行時對軸承產生永久性損傷，嚴重影響軸承的使用。

3.2零部件的清潔度

與軸承相關的零部件有軸承蓋、導油管、端蓋軸承室等，如果這些零部件清洗不徹底,在軸承組裝時便會混入雜質，影響軸承使用。

3.3組裝環境

軸承組裝時由于周邊環境浮塵較多，在軸承組裝過程中混入軸承室或軸承油脂中，也會導致軸承故障

4、電流腐蝕

軸承組裝后在使用過程中因外部原因，有不明電流流過軸承，會在軸承滾道面及滾柱上產生電流燒灼點，影響軸承的使用壽命。此類電流腐蝕一般不外乎兩種，一種時機車落成后，在電焊施工是回地線搭接位置不正確導致軸承通電引起電蝕;一種是電機本身在運行是產生漏電流或電機發生放炮后使得軸承有電流流過產生電蝕。

5、運用維護保養

機車在段方使用時,未得到正常有效的維護保養。如:未進行定期定量加油、未控制加油清潔度和加油量、所加油脂型號不統一、軸承竄油等問題時有發生。列舉故障現象如圖3~5所示。

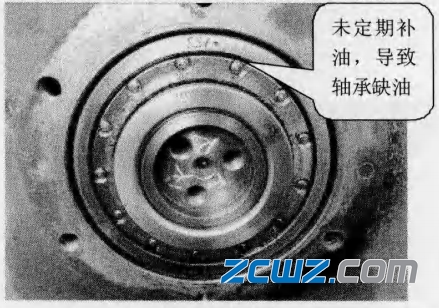

圖3 未定期補油

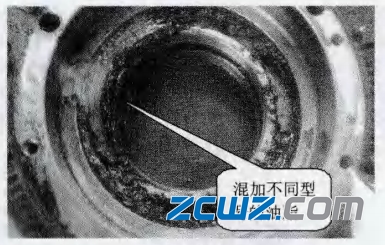

圖4 混加不同型號的油脂

圖5 竄油導致油脂稀釋

二、減少軸承故障的控制措施

1、對新軸承進行逐一檢查

公司使用的都是新軸承軸而非大修軸承，軸承本身質量問題不多，但也不能排除。對待裝的新軸承進行一一檢查，主要檢查軸承的內外圈、滾柱、保持架及鉚釘?shù)炔考o(wú)磕碰傷、變形松動、銹蝕等缺陷。一旦發現缺陷的軸承則及時采取措施，禁止裝車使用。

新軸承常見故障有以下幾種現象：鉚釘銹蝕松動、滾柱有擦傷、保持架有擦傷和毛刺清理不干凈，如下圖6-9所示

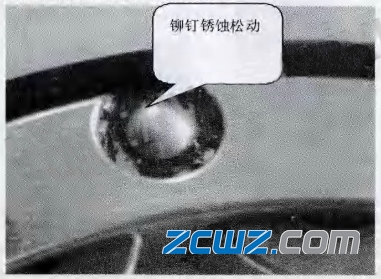

圖6 鉚釘銹蝕松動

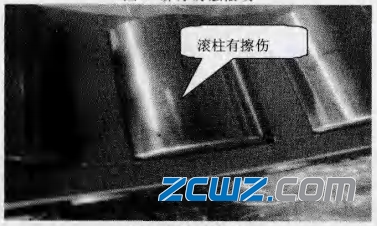

圖7 滾柱有擦傷

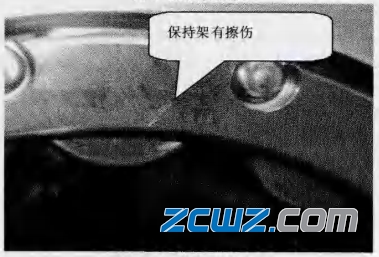

圖8 保持架有擦傷

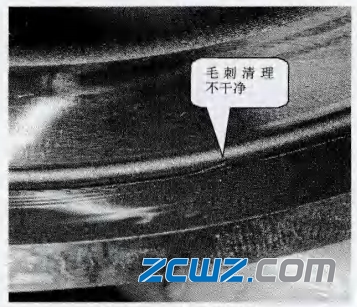

圖9 毛刺清理不干凈

2、控制組裝質量

軸承外圈壓裝時，應使整個軸承端面均勻受力，避免軸承偏壓變形，一般采用大的平面與軸承端面接觸將軸承壓裝到位。同時應嚴格控制軸承孔及轉軸軸承檔的圓度，避免軸承裝配后變形。軸承內圈和外圈滾柱裝配時，采用導向桿引導軸承內外圈的配合，避免滾柱和滾道產生軸向擦痕。
一般滾柱和滾道產生的軸向擦痕成三角形，如圖10所示:

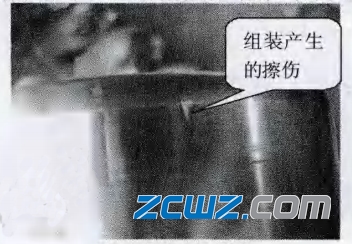

圖10 組裝產生的擦傷

3、清潔度控制

油脂應采用密閉環境存放，每次使用時應及時蓋好防塵蓋，避免有異物進入軸承室。

軸承蓋、導油管、端蓋軸承室等零部件在組裝前應用汽油徹底清洗清潔，不得有銹蝕異物等缺陷。

軸承組裝時周邊不得有影響軸承組裝清潔度的作業，如打磨、焊接、拋光等產生粉塵異物作業。有條件的可以將軸承組裝放在封閉的環境下進行。

異物造成的故障可通過電鏡觀察分析，異物導致的故障一般有：軟質顆粒所造成的凹坑、淬硬鋼顆粒所形成的凹坑和硬質砂礫形成的凹坑三種情況。

4、減少電流腐蝕

對于直流電機而言，發生軸承電流腐蝕的可能性很小，主要是外部原因?qū)е?。一般是由非正常焊接所致，在返工及后工序焊接時需明確焊接要求，明確接地線的鏈接位置,避免在焊接時有電流流過軸承。

焊接電流導致的電蝕點，有燒灼變色現象，如下圖11所示：

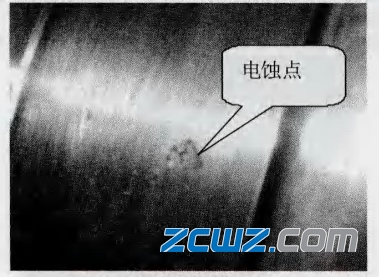

圖11焊接電流產生的點蝕

另外，交流電機本身運行時也會產生軸電流，使得軸承發生電腐蝕故障，為了避免此類故事，一般交流電機采用絕緣軸承減少電流腐蝕的故障。對于直流電機而言，在運行時發生放炮后，會產生電弧，導致機車過流接地動作，此時電弧會經過換向器壓圈,再經過軸承對地釋放，從而導致軸承發生電蝕故障。因此當直流電機發生放炮時應拆解檢查軸承狀態,避免電蝕燒損。

因放炮產生電蝕故障的軸承如下圖12所示：

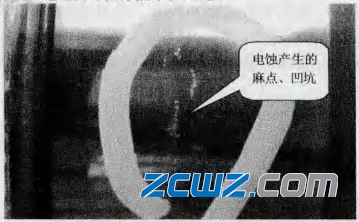

圖12 因放炮產生的電蝕現象

5、維護保養

運用維護保養是很重要的一個工作，這需要各大運營段的配合維護。一般機車運行每2萬公里就需對電機軸承進行一次補油維護。其中應控制好加油量:大端20g-25g，小端10g-15g，同時還應保證軸承油脂的清潔度及避免油脂的混合使用等。

6、其他措施

一定要不定期的對操作工人進行培訓，樹立質量意識，提高整體素質。對外加強與客戶的交流溝通，減少運用維護保養不當產生的軸承故障。
