上渝精機1、O形圈安裝在溝槽內時，應允許它有一定的膨脹空間。通常，允許的膨脹率在靜密封中約為15％，在動密封中約為8％。對于不同類型的溝槽，其適用范圍也不同。常用的溝槽形式有三種：

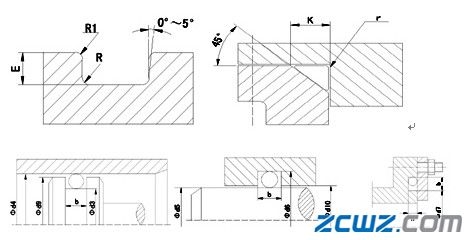

a、三角溝槽
常用于發蘭和端蓋上的密封。其缺點是制造困難，且供O形圈膨脹的空間非常小。
b、矩形溝槽
廣泛用于各種場合，在不需要使用擋圈時，也可做成傾斜側面<5o（溝槽尺寸見后頁）。
O形圈截面直徑W | 邊長K | 半徑r |
1.78 1.80 | 2.4 +0.10 | 0.3 |
2.00 | 2.7 +0.10 | 0.4 |
2.40 | 3.2 +0.15 | 0.4 |
2.50 | 3.4 +0.15 | 0.6 |
2.62 2.60 | 3.5 +0.15 | 0.6 |
3.00 | 4.0 +0.20 | 0.6 |
3.10 | 4.1 +0.20 | 0.6 |
3.53 3.55 | 4.7 +0.20 | 0.9 |
4.00 | 5.4 +0.20 | 1.2 |
5.00 | 6.7 +0.25 | 1.2 |
5.33 5.30 | 7.1 +0.25 | 1.5 |
5.70 | 7.6 +0.30 | 1.5 |
6.00 | 8.0 +0.30 | 1.5 |
7.00 | 9.4 +0.30 | 2.0 |
8.00 | 10.8 +0.30 | 2.0 |
O形圈截面直徑 W | 溝槽寬度 | 溝槽深度 | 半徑 | |
B±0.05 | H±0.05 | R1 | R2 | |
2.50 | 2.05 | 2.00 | 0.25 | 0.40 |
2.62 2.65 | 2.15 | 2.10 | 0.25 | 0.40 |
3.00 3.10 | 2.40 | 2.40 | 0.25 | 0.40 |
3.53 3.55 | 2.90 | 2.90 | 0.25 | 0.80 |
4.00 | 3.10 | 3.20 | 0.25 | 0.80 |
5.00 | 3.90 | 4.20 | 0.25 | 0.80 |
5.33 5.30 | 4.10 | 4.60 | 0.40 | 0.80 |
5.70 | 4.40 | 4.80 | 0.40 | 0.80 |
6.00 | 4.60 | 5.10 | 0.40 | 0.80 |
7.00 | 5.60 | 6.00 | 0.40 | 1.60 |
8.00 | 6.00 | 6.90 | 0.40 | 1.60 |
8.40 | 6.30 | 7.30 | 0.40 | 1.60 |

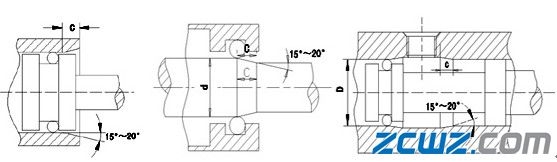

截面直徑 W | ≤1.78，1.80 | ≤2.62，2.65 | ≤3.53，3.55 | ≤5.30，5.33 | ≤7.00 | ＞8.40 | |
倒角最小 | 15o | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
20o | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | |
密封形式 | 表面 | Rmax（μm） | Rmax（μm） | Rmax（μm） |
徑向動密封 | 配合表面（孔、桿、軸） | 1.0～4.0 | 0.63～2.5 | 0.1～0.4 |
溝槽表面（直徑、側面） | ≤16.0 | ≤10.0 | ≤1.6 | |
徑向靜密封 | 配合表面溝槽表面（直徑、側面） | ≤16.0 | ≤10.0 | ≤1.6 |
軸向靜密封 | 壓力脈動場合、配合表面 | ≤10.0 | ≤6.3 | 0.8 |
