上渝精機滾動直線滾子導軌支承
| 序號 | 簡 圖 | 名稱 | 結構特點 | 基本代號 |
|---|---|---|---|---|
| 1 |  | 徑向安裝孔循環滾子導軌支承 | 由滾道基體和一組滾子組成，徑向安裝孔。作平面無限直線運動，可用塑料保持架以降低噪聲，可承受重載荷 | LRS…SG |
| 2 |  | 軸向安裝孔循環滾子導軌支承 | 由滾道基體和一組滾子組成，軸向安裝孔。作平面無限直線運動?？捎盟芰媳３旨芤越档驮肼?，可承受重載荷 | LRS…SGK |

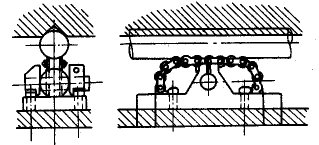

| 3 |  | 循環滾子鏈圓導軌支承 | 支承滾子的凹形表面，其曲率半徑與導軸的相似，承載能力大大提高，行程無限，但滾子加工困難 | LRS…RC |

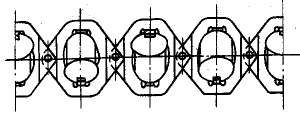

| 4 |  | 交叉滾子鏈支承 | 支承滾子的回轉軸呈90°交叉，可承受雙向載荷。在“V”形滾道上作有限直線運動，可承受重載荷 | LRS…CR |
| 5 |  | 雙列循環滾子導軌支承 | 由滾道基體和一組滾子組成，滾子成雙列，作平面無限直線運動，可用塑料保持架，以降低噪聲，可承受重載荷 | LRS…DR |
