滾動軸承的精度設計主要包括滾動軸承制造的尺寸精度、形位公差、表面粗糙度等。

1、公差等級

滾動軸承按其內外圈基本尺寸的公差和旋轉精度分為五級:其名稱和代號由低到高分別為普通級/PO、高級/P6/P6x、精密級/P5、超精密級/P4及最精密級/P2 ( GB/T272-1993)。凡屬普通級的軸承，一般在軸承型號上不標注公差等級代號(GB307.3- 1984)。

2、公差帶

●任何尺寸的公 差帶由兩個因素決定：公差帶的寬窄和公差帶的位置。滾動軸承的公差帶也不例外，其公差帶如圖1所示。

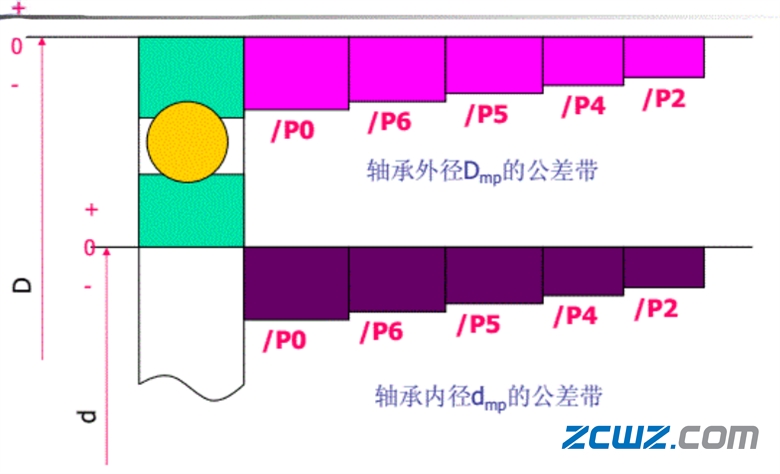

圖1 軸承內外徑公差帶圖

●軸承內、外徑公差帶的特點是：所有公差帶都單向偏置在零線下方，即上偏差為0，下偏差為負值。

3、滾動軸承的基本尺寸及公差要求

1）基本尺寸：滾動軸承的基本尺寸是指滾動軸承的內徑d、外徑D和軸承寬度B。

2）軸承的配合尺寸：由于軸承內、外圈均為薄壁結構，制造和存放時易變形，但在裝配后能夠得到矯正。為了便于制造，允許有一定的變形。
為保證軸承與結合件的配合性質，所限制的僅是內、外圈在其單一平面內的平均直徑，即軸承的配合尺寸。

3）尺寸制造公差：國家標準對軸承內徑和外徑尺寸公差作了兩種規定，一是規定了內、外徑尺寸的最大值和最小值所允許的偏差，即單一內、外徑偏差，其目的是為了限制變形量；二是規定了內、外徑實際尺寸的最大值和最小值的平均值偏差，即單一平面平均內、外徑偏差，目的是用于軸承的配合。二者應符合國家標準。

4）滾動軸承的旋轉精度：是指軸承內外圈的徑向跳動公差；軸承內、外圈的端面對內孔軸線的端面跳動公差等。

4、軸承公差帶標注示例：

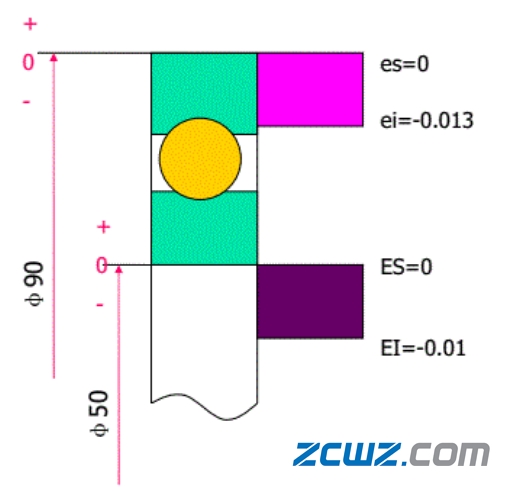

已知軸承的基本尺寸如圖2所示。根據實際工況采用E級(相當于/P6)向心軸承，試畫出軸承孔軸公差帶并標注有關尺寸。

圖2

5、滾動軸承精度等級的選擇

主要考慮以下幾點：

1）機器功能對軸承部件的旋轉精度要求。一般這樣選?。?/p>

● /PO：用于旋轉精度要求不高的一般機構中。

● /P6、/P5、P4：用于旋轉精度要求較高或轉速較高的機構中。

● /P2：用于高精度、高轉速的特別精密部件上。

2）轉速的高低：轉速高時，由于與軸承配合的旋轉軸或孔可能隨軸承的跳動而跳動，勢必造成旋轉的不平穩，產生振動和噪音。因此，轉速高時，應選用精度高的軸承。

3）結構型式的選擇：屬于《機械零件》的范疇。主要對軸進行受力分析，確定軸承的類型(向心、推力、向心推力)、軸承的基本尺寸(內徑、外徑、軸承寬度)。

4）軸承配合的精度計算：軸承是根據工況選用；與軸承相配合的軸頸、軸承座則需進行精度設計：包括配合性質的確定、形位公差的確定、表面粗糙度的確定等。這部分內容由互換性解決。
