在磨削加工中,砂輪的安裝是一件很重要的工作,安裝的熟練程度和質量,直接影響生產效率和加工質量。因為砂輪工作時轉速很高,而砂輪性質較脆,如安裝不正確,會使砂輪失去平衡而引起振動,影響加工質量和機床精度,嚴重的就有可能導致砂輪碎裂飛出而造成嚴重事故。

圖1 砂輪打磨工

一、砂輪的安裝方法

砂輪的安裝方法較多,由于砂輪的形狀與尺寸不同,其安裝方法也不同,一般常用砂輪的方法有臺階法蘭盤裝夾、平面法蘭盤裝夾、接長軸裝夾和硫磺粘結裝夾等(如圖2所示)。

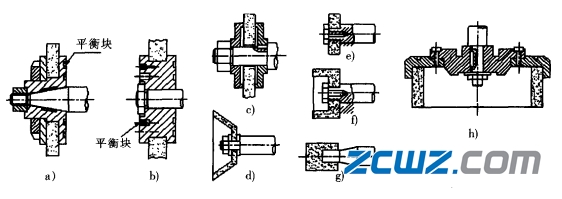

圖2 砂輪的安裝方法

1、圖2a)、b)表示用臺階法蘭盤裝夾砂輪,適用于孔徑較大的平形砂輪。砂輪先用螺母或幾個螺釘夾緊在兩個法蘭盤之間,然后再裝到砂輪主軸的外錐體上,用螺母并緊。

2、圖2c)、d)表示通過平面法蘭和墊圈用螺母把砂輪直接裝夾在砂輪主軸或接長軸上，適用于直徑不太大的平形砂輪和碗形砂輪等。

3、圖2e)、f)、g)表示內圓磨削用砂輪的幾種裝夾方法。通常先把接長軸裝在砂輪主軸上,然后再把砂輪裝到接長軸上。圖2g)也是用粘結劑把砂輪黏固在接長抽上,然后裝到砂輪主抽上的方法,適用于直徑較小(20mm以下)的砂輪。常用的粘結劑為氧化銅和磷酸。粘結時先將粘結劑調成糊狀,再注人砂輪孔中,然后把接長軸插人,待自然干燥或烘干使氧化銅硬結后就可使用。把心軸插人砂輪時要注意保持同心和垂直,以免使用時增加砂輪修整時的損耗和發生振抖,影響磨削質量。

4、圖2h)表示立軸式平面磨床上簡形砂輪的裝夾方法,砂輪用硫磺粘結在法蘭盤上。

二、安裝和拆卸砂輪時應注意以下事項：

(1)砂輪安裝前,應先檢查砂輪有無裂紋。常用的辦法是把砂輪吊起來,用錘子的木柄輕輕敲擊砂輪側面,如發出清脆的聲音,說明砂輪無裂紋,如發出的聲音有“啞”聲,則說明砂輪有裂紋,必須調換,有裂紋的砂輪是絕對不允許使用的。需要說明的是,除陶瓷結合劑砂輪外，其他結合劑的砂輪，雖然沒有裂紋,但敵擊時發出的聲音也比較重濁，另外被油或水浸漬過的陶瓷結合劑砂輪也有類似情況,對于這些砂輪,必須請有經驗的師傅仔細進行檢驗。

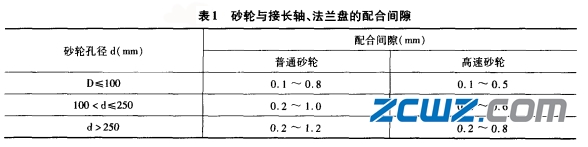

(2)砂輪內孔與接長軸、法蘭盤等的配合,應有適當的間隙(表1),以免磨削時受熱膨脹而使砂輪脹裂。如果由于砂輪孔徑太小而使配合過緊時,絕對不允許用力把它壓進去,而必須把孔徑擴大后再安裝,以免砂輪因預受過大脹力而在工作時碎裂。但配合間隙也不能過大,否則砂輪容易發生偏心,而失掉平衡,使砂輪主軸發生振動,不僅影響加工表面粗糙度,而且還可能造成砂輪破裂。如果發現間隙過大,可在接長軸、法蘭盤等的配合面上均勻地包上一層薄紙片。

(3)用法蘭盤裝夾砂輪時,兩個法蘭盤的直徑必須相等,它們的大小應不小于砂輪外徑的三分之一,法蘭盤內端面靠中心的部分要挖出深為2 ~ 3mm的環形槽,使其只有外緣一圈環形面與砂輪接觸,以保證裝夾穩固,同時法蘭盤與砂輪接觸的端面必須平直。使用直徑不同或扭曲不平的法蘭盤,都會使砂輪受到彎曲應力,有可能造成砂輪碎裂。

(4)在法蘭盤、墊圈和砂輪端面之間,應放上由厚紙板、耐油橡皮等彈性材料制成的村墊，使壓緊法蘭盤、墊圈時壓力分布均勻,以免損壞砂輪。襯墊的厚度可在0.5 ~ 1mm之間,其直徑應比法蘭盤或墊圈的直徑稍大些。

(5)緊固砂輪法蘭盤時,螺母不能擰得太緊,否則砂輪可能會破裂。當用幾個螺釘緊固法蘭盤時,應按對角次序分幾次逐漸擰緊螺釘。如果沿圓周順序依次地擰緊螺釘,或者一次就把螺釘擰緊,都會使砂輪受力不均勻而可能碎裂。擰緊螺釘時,只能用標準扳手,而不許采用接長扳手或以敲打的方法來加大擰緊力。

(6)將砂輪法蘭盤裝到磨床主軸上時,必須把法蘭盤的錐孔與磨床主軸上的圓錐體擦得十分干凈,以保證砂輪和主鈾的同心度。

(7)新砂輪經平衡后第一次裝到磨床 上時,必須在有防護罩的情況下空轉1 ~ 3min,此時操作者應站在砂輪的側面,以防意外發生。

(8)拆卸砂輪(包括從磨床上拆下砂輪法蘭盤、接長軸,以及從法蘭盤、接長軸上拆下砂輪)時,必須注意不要把壓緊螺母的螺旋方向搞錯,否則會增加拆卸工作的困難,甚至可能損壞機床零件。在磨床上為了防止砂輪工作時螺母自動松開,它的螺旋方向是這樣規定的：逆著砂輪旋轉方向轉動螺母時,螺母擰緊;反之松開。

(9)無論采用哪種方式安裝或拆卸砂輪,操作中都要輕拿輕放,以免砂輪受振或磕碰而產生內傷。
