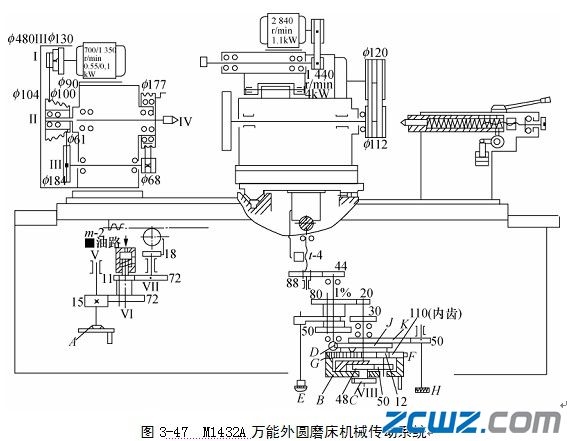

M1432A型萬能外圓磨床各部件的運動是由機械傳動裝置和液壓傳動裝置聯合傳動來實現的。在該機床中，除了工作臺的縱向往復運動，砂輪架的快速進退和周期自動切入進給，尾座頂尖套筒的縮回，砂輪架絲杠螺母間隙消除機構及手動互鎖機構是由液壓傳動配合機械傳動來實現的以外，其余運動都是由機械傳動來實現的。 如圖3-47所示是M1432A型萬能外圓磨床的機械傳動系統。

2mm，手輪B的刻度盤D上分為200格，則每格的進給量為0.01mm：細進給時，將手柄E拉到圖示位置，經齒輪副20/80和44/88嚙合傳動，則砂輪架作橫向細進給，手輪B轉1周，砂輪架橫向移動0.5mm，刻度盤上每格進給量為0.0025mm。 定程磨削法。磨削一批工件時，為了簡化操作及節省時間，通常在試磨第一個工件達到要求的直徑后，調整刻度盤上擋塊F的位置，使它在橫向進給磨削達到所需要直徑時，正好與固定在床身前罩上的定位爪相碰。因此，磨削后續工件時只需搖動橫向進給手輪(或開動液壓自動進給)，擋塊F碰在定位爪上時，停止進給(或液壓自動停止進給)，就可達到所需的磨削直徑，上述過程就叫定程磨削。 砂輪磨損調整法。當砂輪磨損或修整后，由于擋塊F控制的工件直徑變大了，這時，必須調整砂輪架的行程終點位置，也就是調整刻度盤D上擋塊F的位置。調整的方法是：拔出旋鈕C，使它與手輪B上的銷子脫開，順時針方向轉動旋鈕C，經齒輪副48/50帶動齒輪z12旋轉，z12與刻度盤D的內齒輪z₁₁₀相嚙合，于是使刻度盤D逆時針方向轉動?？潭缺PD應轉過的格數，根據砂輪直徑減小所引起的工件尺寸變化量確定。調整妥當后將旋鈕C的銷孔推入手輪B的銷子上，使旋鈕C和手輪B成一個整體。
