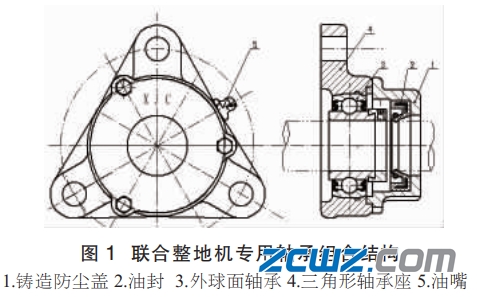

加強密封的三角形帶座外球面軸承結構由軸承座、外球面軸承、鑄造防塵蓋和油封組成，如下圖1所示。

加強密封三角形帶座外球面軸承結構特點：

1、采用三角形帶座外球面軸承結構

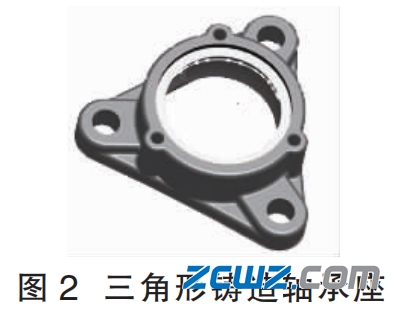

為了適應農業機械結構要求，設計采用了帶座外球面軸承類型，它是由外球面球軸承和一個軸承座組成，該種軸承的外圈具有球面外徑，與軸承座的凹球面內孔相配合，具有自動調心功能，適用于剛性差、擾度較大的通軸。軸承座設計為三角形鑄造軸承座(圖2)，軸承選用具有自動調心、安裝方便、密封結構完善的AEL系列帶偏心套外球面球軸承，此類軸承主要特點為軸承上一端有一定的偏心度，并有同樣偏心度的偏心套與其配合。

此類軸承相對于UC系列帶頂絲外球面球軸承,具有很強的鎖緊力矩，特別適用于軸長而繞度大、跳動猛烈的農業機械。該軸承帶有密封圈，具有良好的密封性能。軸承出廠時已加注優質潤滑脂，具有良好的潤滑、防銹功能。使用中還可以通過注油孔補加，有效保證軸承的使用壽命。

2、設計了鑄造防塵蓋及油封

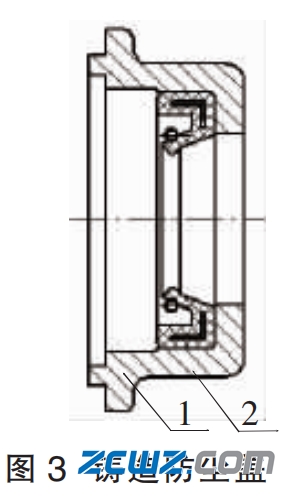

由于農業機械使用環境條件比較苛刻，軸承要求有很高的密封性能才能保證使用。為此在三角形軸承座兩側設計了鑄造防塵蓋（圖3）。這種防塵罩強度高，可以抗擊大硬土塊、沙石的沖擊。由于軸與防塵蓋內徑之間留有較小間隙，還可以有效阻擋大土塊、沙石進入軸承內部。

防塵蓋內部設計安裝了密封骨架式油封以加強密封。由于油封內徑尺寸比軸頸小，有一定過盈量，油封裝在軸上后，其刃口的壓力和自緊彈簧的收縮力對密封軸產生一定的徑向抱緊力，遮斷泄露間隙，可阻擋軸承外部泥土、沙水的進入。該油封具有安裝位置小，軸向尺寸小，結構緊湊，密封性能好，使用壽命長的特點。
